Segment sol

Segment sol Vegetation-1 et 2

Le segment sol Vegetation-1 et 2 était constitué de plusieurs entités :

  • Un Centre de Contrôle et de Programmation (ou centre de Maintien à Poste, CMP) intégré au centre de contrôle SPOT qui commandait, contrôlait et programmait l'instrument Vegetation. Il utilisait le réseau CNES de stations 2 GHz pour le suivi des satellites.
  • Un centre spécifique de qualité image (QIV) qui assurait l'étalonnage et le suivi de la qualité image.
  • Un centre de traitement spécifique (CTIV) qui traitait, distribuait et archive les produits.
  • La réception au sol des données images était faite par la station bande X de Kiruna Suède.
  • Des stations locales bande L.



Organisation du système Vegetation-1 et 2 en phase d'exploitation

Le système Vegetation était exploité opérationnellement sous la responsabilité du VITO (Vlaamse Instelling voor Technologisch Onderzoek : Institut flamand pour la Recherche technologique) qui coordonnait le fonctionnement des entités en charge des différentes tâches d'exploitation. Le VITO assurait également la distribution des données vers les utilisateurs.

Les différentes entités qui participaient au fonctionnement opérationnel du système Vegetation étaient :

  • Le centre de contrôle et de programmation des instruments Vegetation (CMP/CPV) situé à Toulouse en France.
  • La station de réception des images (SRIV) située à Kiruna en Suède.
  • Le centre de traitement et d'archivage des données (CTIV) situé à Mol en Belgique.
  • Le centre de suivi et de maintien des performances des images (QIV) situé à Toulouse.


Rappelons que le CNES opérait le CPV (Centre de Programmation Vegetation), intégré au CMP (Centre de Maintien à Poste) SPOT, pour programmer les prises de vues des instruments Vegetation. Le CMP assurait aussi le suivi en orbite et les reconfigurations si nécessaire.

La SRIV (Station de Réception des Images Vegetation) était opérée par le SSC (Swedish Space Corporation). Elle était située à haute latitude ce qui permettait de disposer d'un grand nombre de visibilités journalières des satellites SPOT (qui sont en orbite quasi-polaire) et d'offrir donc de nombreuses possibilités de vidage de la mémoire de stockage des images à bord. En effet, la capacité de la mémoire correspondait à environ 90 minutes d'images et nécessitait de réaliser 4 à 5 vidages régulièrement espacés par jour. La transmission des données au sol était réalisée au travers d'une liaison en bande X (8,2 GHz). Un premier prétraitement des données était réalisé dans la SRIV, il consistait à reconstituer proprement les segments de prise de vues, et à leur affecter les différentes données auxiliaires qui servaient ultérieurement aux traitements (données d'orbite, de datation, d'attitude du satellite...).

Le CTIV (Centre de Traitement des Images Vegetation) était opéré par le VITO. Il réceptionnait les données prétraitées par la SRIV via une liaison à haut débit dédiée qui était activée après chaque réception des données en station. Il archivait les données après modélisation géométrique, corrections atmosphériques et directionnelles des réflectances, mettait à jour le catalogue et effectuait les traitements pour les commandes sur abonnement et pour la réalisation des produits de synthèse (VGT-S1, VGT-S10 et VGT-D10).

Le QIV (centre de suivi de la Qualité des Images Vegetation) était opéré par le CNES. Il effectuait régulièrement des contrôles de performance géométrique et radiométrique des instruments Vegetation, réalisait leur étalonnage et fournissait tous les mois au CTIV de nouveaux coefficients pour le traitement des images.

Le système Vegetation permettait également, moyennant une redevance, la transmission en direct des images vers des stations de réception locales via une liaison en bande L (1,7 GHz).



Segment sol Vegetation-3

Le satellite PROBA-V et son instrument Vegetation étaient contrôlés et suivis depuis le PROBA-V Mission Control Center (MCC) à la station de réception au sol de Redu (Belgique), de l’ESA. Pour la réception des données de l’instrument, deux stations de réception au sol additionnelles ont été utilisées : Kiruna (Suède) et Svalbard (Norvège).

Le traitement et l’archivage des données a été fait au centre VITO, en Belgique.

La phase d’exploitation de la mission PROBA-V a été gérée par le centre d’observation de la Terre ESRIN de l’ESA en Italie.

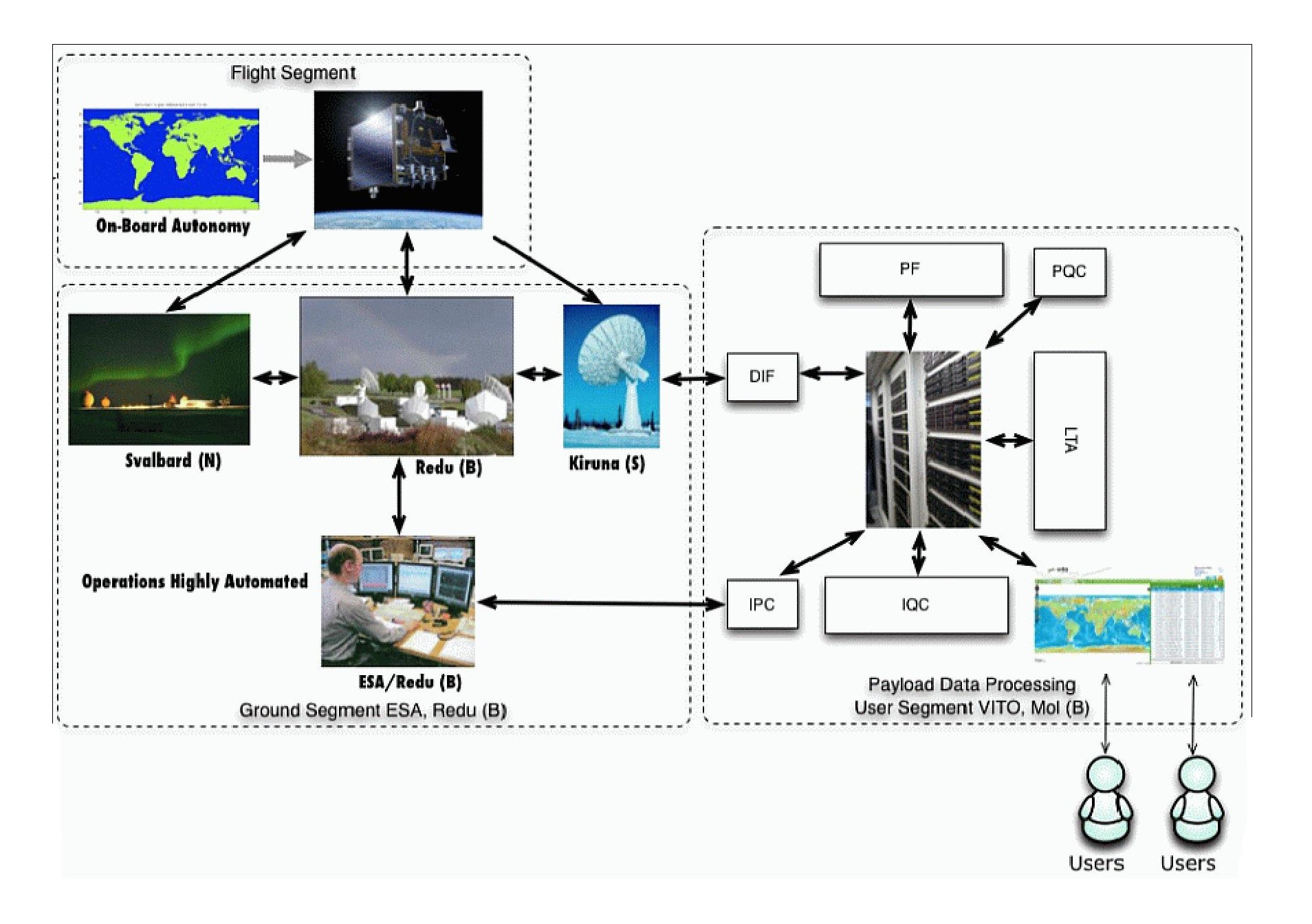

Schéma montrant le segment sol de la mission PROBA-V/Vegetation-3
Schéma montrant le segment sol de la mission PROBA-V/Vegetation-3 © ESA

Accès aux produits Vegetation

La distribution commerciale des produits Vegetation est assurée par le VITO (à partir de janvier 2007) sur un site dédié (sur ce lien, accès aux produits Vegetation-3). Sous certaines conditions les produits pouvaient être délivrés à prix coûtant pour une utilisation scientifique sur demande auprès du responsable scientifique du projet.

Image satellite de la ville de Santiago de Chile
Image satellite de la ville de Santiago de Chile, acquise avec une résolution spatiale de 100 m, le 5 avril 2017 par le satellite PROBA-V © ESA/Belspo – image produite par VITO
Composition en fausses couleurs montrant le couvert végétal sur les îles volcaniques de l’archipel des Galápagos
Composition en fausses couleurs montrant le couvert végétal sur les îles volcaniques Wolf, Darwin, Alcedo, Santo Tomás et Cerro Azul de l’archipel des Galápagos. Images acquises le 27 mars 2019 par le satellite PROBA-V © ESA/Belspo – image produite par VITO
Image satellite de la mer d’Aral
Image satellite de la mer d’Aral, avec une résolution spatiale de 100 m, acquise par le satellite PROBA-V le 15 juin 2018 © ESA/Belspo – image produite par VITO

Les produits pouvaient être commandés soit par abonnement (production et livraison systématiques des données acquises sur une zone pendant une période donnée), soit sur commande à partir d'un catalogue interactif.

Les produits étaient disponibles dans des délais très courts :

  • 2 jours après l'acquisition des images pour les produits VGT-P et VGT-S1
  • 2 jours après la fin d'une décade pour les produits VGT-S10


Différentes options étaient proposées aux utilisateurs pour adapter les produits à leur besoin :

  • Choix de la zone d'intérêt (produit limité à cette zone)
  • Choix de la projection cartographique
  • Choix de la résolution spatiale (1, 4 ou 8 km)
  • Choix des plans image et des données auxiliaires (réflectances dans les différentes bandes, NDVI, angles solaires, angles de prise de vue, masque de nuages...)
  • Choix du support de livraison (ftp, CD-ROM, DLT, DAT...)


A partir de septembre 2001, les données acquises depuis plus de 3 mois étaient gratuites et livrées par ftp.



Produits POSTEL

Les images des capteurs Vegetation 1 & 2 étaient les principales données traitées par le Centre thématique POSTEL de l’IPGP sur les surfaces continentales dans le cadre du projet CYCLOPES (5e Programme-Cadre de la Recherche et Développement de l’Union européenne). Ce projet visait à cartographier des propriétés bio-géophysiques du sol et de la végétation continentale telles que :

  • L’indice foliaire (LAI)
  • La fraction de rayonnement photosynthétiquement actif absorbé (FAPAR)
  • La fraction de couverture végétale (Fcover)
  • L'albédo


Pour cela, CYCLOPES combinait les données de plusieurs capteurs spatiaux à large champ (Vegetation, AVHRR (NASA), POLDER et MERIS (à bord d’Envisat, ESA) sur la période 1997-2003.

En 2025, les données VGT-1, VGT-2 et VGT-3/VGT-P sont accessibles depuis le site Earth Online de l’ESA.
