Instrument POLDER

Historique

Le projet POLDER a Ă©tĂ© initiĂ© et dĂ©veloppĂ© en coopĂ©ration entre le CNES et le Laboratoire d’Optique AtmosphĂ©rique de l’UniversitĂ© de Lille.

L’instrument a connu 3 versions successives.



POLDER-1 Ă  bord du satellite ADEOS-I

La première version, POLDER-1 a volé à bord du satellite ADEOS-I de la NASDA (qui plus tard a fusionné avec d’autres agences pour donner la JAXA, l’actuelle agence spatiale japonaise). ADEOS-I a décollé à bord du lanceur H-II F4 le 17 août 1996. Le 28 août 1996, le satellite a connu une avarie sur ses panneaux solaires en raison d’une erreur de manœuvre orbitale, ce qui a conduit à une fin prématurée de sa mission le 30 juin 1997. ADEOS-I se trouvait sur une orbite héliosynchrone polaire avec une apogée à 804,6 km, un périgée à 789,0 km, une inclinaison de 98,625° et une période orbitale de 100,8 min.

ADEOS-I fut le plus grand satellite développé par le Japon, avec des dimensions de 4 x 4 x 5 m. Quand l'antenne et le panneau solaire (approx. 3 x 24 m) étaient déployés, il avait une taille de 11 m dans la direction de vol et 29 m dans la direction perpendiculaire.

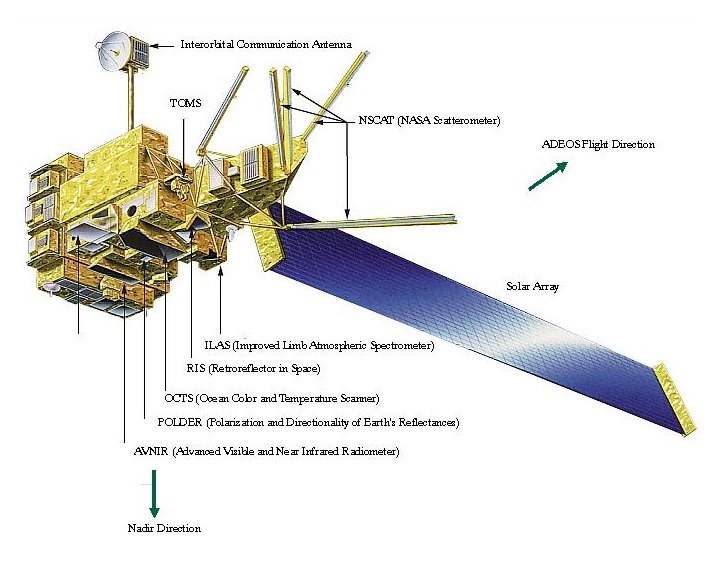

Schéma montrant la localisation des instruments et systèmes à bord du satellite ADEOS-I
Schéma montrant la localisation des instruments et systèmes à bord du satellite ADEOS-I © JAXA

POLDER-2 Ă  bord du satellite ADEOS-II

La seconde version, POLDER-2, a volé à bord du satellite ADEOS-II de la NASDA. ADEOS-II a décollé à bord du lanceur H-IIA 202 le 14 décembre 2002. Le 23 octobre 2003, une avarie est survenue sur son panneau solaire, conduisant à nouveau à une fin de mission prématurée. Le satellite se trouvait sur une orbite héliosynchrone polaire avec altitude de 802,9 km, une inclinaison de 98,62° et une période orbitale de 101 min.

Le satellite Advanced Earth Observing Satellite-II (ADEOS-II), successeur d'ADEOS-I, a été développé pour des technologies avancées d'observation de la Terre. Il a acquis des données pour aider les chercheurs à comprendre les mécanismes de changement de l'environnement global tels que le réchauffement global et pour aider les activités de météorologie et de pêche.

Vue d’artiste du satellite ADEOS-II en orbite
Vue d’artiste du satellite ADEOS-II en orbite © JAXA

POLDER-3 Ă  bord du satellite Parasol

La troisième version, POLDER-3 (ou POLDER-P avec P pour Parasol), a volĂ© Ă  bord du satellite Parasol, lancĂ© le 18 dĂ©cembre 2004 par un lanceur Ariane-5 G+ et placĂ© sur une orbite hĂ©liosynchrone polaire avec une altitude de 705 km et une inclinaison de 98,21° au sein du groupe de satellites A-Train.



Fonctionnement

La richesse spectrale directionnelle et polarisée des mesures POLDER a offert des possibilités nouvelles pour déterminer la phase, l'altitude des nuages, et pour discriminer les aérosols et les paramètres de la biosphère.



Multispectral

POLDER avait 9 bandes spectrales, dont 3 d'entre elles (443, 670 et 865 nm) étaient associées aux filtres polarisés (P1, P2 et P3). 3 bandes étaient dédiées à l'observation de la couleur de l'océan (443, 490, 565 nm). En plus des bandes 763 et 910 nm, choisies pour estimer l'absorption par l'oxygène et la vapeur d'eau, les canaux non-polarisés de POLDER ont été conçus pour permettre une comparaison directe avec les observations OCTS (Ocean Color and Temperature Scanner, instrument de mesure de la couleur et température de l’océan, embarqué sur ADEOS 1 en 1996).

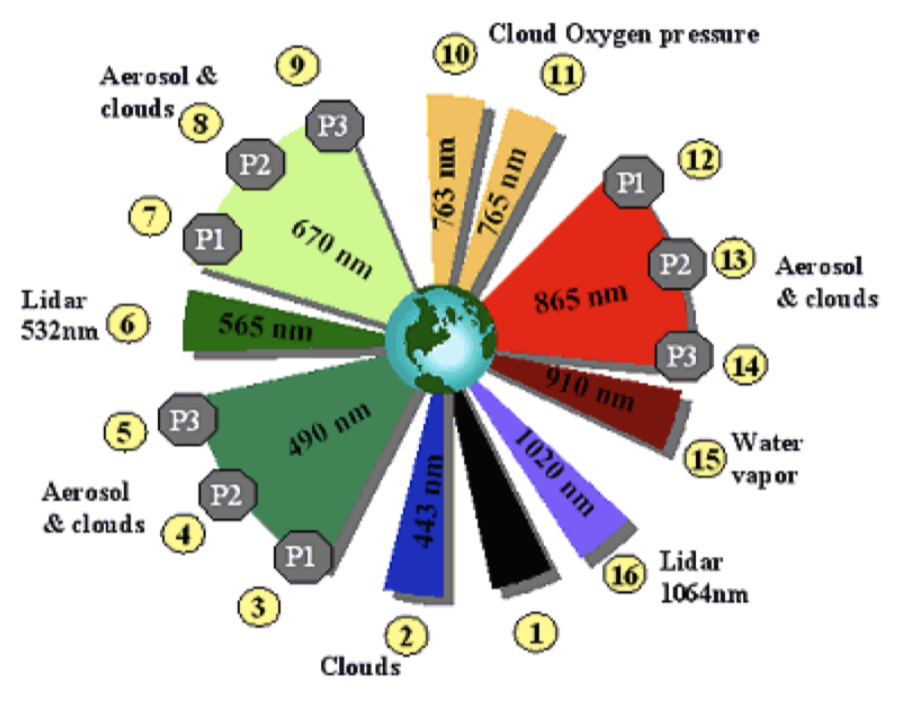

Schéma des différents canaux spectraux de l’instrument POLDER-3 à bord du satellite Parasol
Les différents canaux spectraux de l’instrument POLDER-3 à bord du satellite Parasol, permettant l’acquisition de données à différentes longueurs d’onde et donnant accès à des informations sur différents éléments de l’atmosphère terrestre © LOA/Université Lille 1

Polarisation

La lumière naturelle émise par le soleil est non polarisée ou plutôt polarisée aléatoirement, mais certains processus physiques d'interaction du rayonnement avec la matière, orientent préférentiellement les vibrations et polarisent ce rayonnement.

La polarisation, quand elle est combinée à la directionnalité, ajoute une autre dimension aux analyses conventionnelles des signatures spectrales des aérosols et des nuages.

  1. La réflexion sur un miroir est fortement polarisante. La réflexion spéculaire du soleil sur la mer donnait une tache brillante sur les images POLDER en lumière naturelle et un fort signal en lumière polarisée d'autant plus intense et étroit que la surface était plus calme.
  2. Au premier ordre, hors phĂ©nomène de rĂ©flexion, le signal polarisĂ© mesurĂ© au sommet de l'atmosphère rĂ©sulte de processus de diffusion primaire caractĂ©risĂ©s par l'angle de diffusion  reprĂ©sentant la dĂ©viation entre les rayons incidents et rĂ©flĂ©chis. C'est pourquoi les images polarisĂ©es de POLDER s'interprĂ©taient naturellement avec les isocontours (lignes de mĂŞme valeur) de l'angle de diffusion. La zone de rĂ©trodiffusion Ă©tait sombre car la polarisation s'annule autour de =180°.
  3. La polarisation provenant de la diffusion par les molĂ©cules composant l'atmosphère domine le signal polarisĂ© provenant de la surface : ceci explique la dominante bleue et un contraste terre-mer très attĂ©nuĂ© sur les images polarisĂ©es. Au-dessus des nuages, (blancs car spectralement neutres), la mesure de la polarisation molĂ©culaire permet d'estimer leur altitude.
  4. Le phĂ©nomène d'arc en ciel est sans doute plus connu pour ses couleurs que pour ses propriĂ©tĂ©s directionnelles et polarisĂ©es ! Il est caractĂ©ristique de la diffusion par les gouttelettes d'eau liquide observĂ©es sous un angle de 140° (l'observateur notera qu'il est alors dos au soleil). Dans cette gĂ©omĂ©trie particulière, les nuages d'eau liquide prĂ©sentent une forte polarisation qui permet de les discriminer des nuages de glace.
  5. Après soustraction du signal moléculaire et de la contribution de la surface, la polarisation résiduelle permet d'appréhender les aérosols sur terre.



Caractéristiques techniques

L'instrument POLDER était une caméra composée d'une matrice bi-dimensionnelle de détecteurs CCD, d'optiques télécentriques à très large champ de vue et une roue porte filtre tournante portant les filtres spectraux et polariseurs.

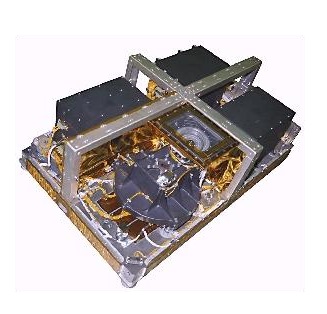

L’instrument POLDER-2, qui a volé à bord du satellite ADEOS-II
L’instrument POLDER-2, qui a volé à bord du satellite ADEOS-II © CNES
Masse32 kg
Volume0.8 x 0.5 x 0.25 mÂł
Consommation d'Energie50 W (mode image)
Encodage12 bits
Flux de données883 kbps
Champ de vue± 43° le long de la trace
± 51° perpendiculairement à la trace
Trace au sol2400 km
Pixel (au nadir)6 km x 7 km
Durée de vie de la Mission3 ans

POLDER avait 15 bandes spectrales qui vont de 443 nm Ă  910 nm. Deux de ces bandes spectrales Ă©taient centrĂ©es sur des bandes d'absorption molĂ©culaires : 763 (O2) et 910 (H2O).

Bande POLDER443P443NP490NP565NP670P763NP765NP910NP865P
Longueur d'Onde Centrale444.5444.9492.2564.5670.2763.3763.1907.7860.8
Largeur Approximative de la Bande202020202010402040
PolarisationOuiNonNonNonOuiNonNonNonOui
Niveau de Saturation1.10.970.750.481.11.11.11.11.1

Ce tableau prĂ©sente les caractĂ©ristiques des bandes spectrales de l'instrument POLDER embarquĂ© sur le satellite ADEOS-1. Les 9 bandes sont dĂ©finies par leur longueur d'onde centrale, leur largeur spectrale et leurs capacitĂ©s de mesure de la polarisation. Les niveaux de saturation sont donnĂ©s en unitĂ© de radiance normalisĂ©e, c'est-Ă -dire la radiance spectrale maximum mesurĂ©e divisĂ©e par l'irradiance spectrale solaire au nadir et multipliĂ©e par . Pour obtenir la rĂ©flectance dynamique (c’est-Ă -dire la rĂ©flectance apparente de la surface observĂ©e), il faut diviser cette valeur normalisĂ©e par cos(θs), oĂą θs est l’angle zĂ©nithal solaire (l’angle entre la verticale locale et la direction du soleil).

RĂ©ponse instrumentale POLDER :

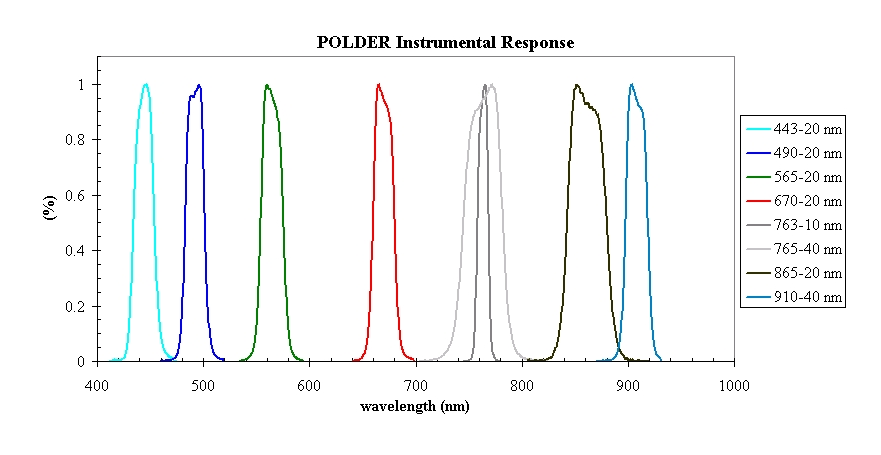

Schéma de réponse spectrale de l’instrument POLDER dans ses versions POLDER-1 et POLDER-2
Réponse spectrale de l’instrument POLDER dans ses versions POLDER-1 et POLDER-2 © CNES

Performances

La performance radiométrique est exprimée en termes de ratio signal sur bruit pour une réflectance de 0,1 en présumant que le Soleil est au zénith.


Performance géométrique

Avec un champ de vue de ± 43° le long de la trace et de ± 51° perpendiculairement à la trace, POLDER a une trace au sol de 2400 km qui permet une couverture journalière de presque la totalité de la Terre.

La résolution de l'instrument était de 6 km x 7 km au nadir, augmentant avec de plus grands angles d'incidence en raison de la courbure de la Terre. Une taille de pixel de 6 km x 6 km est obtenue après ré-échantillonnage selon la grille géocodée POLDER.

Performance de superposition des canaux :

  • 0,1 pixel pour les 3 composantes polarisĂ©es dans la mĂŞme bande spectrale
  • 0,1 pixel pour les diffĂ©rentes bandes spectrales dans la mĂŞme sĂ©quence
  • 0,2 pixel pour la superposition multidirectionnelle
  • 0,4 pixel pour la superposition multi temporelle
  • 1 pixel en localisation absolue



Performance radiométrique

Afin d'optimiser la qualitĂ© radiomĂ©trique des mesures, deux temps d'exposition pouvaient ĂŞtre programmĂ©s : le temps d'exposition court pour les cibles Ă  haute rĂ©flectance (mode grande dynamique : High Dynamic Mode) et le temps long pour les cibles de faible rĂ©flectance (mode faible dynamique : Low Dynamic Mode).

Mode443P443NP490565670P763765865P910
Largeur de la bande (nm) 202020202010404020
Ordre de grandeur de la réflectanceGrande dynamique0.05 - 1.1NANANA0.1 - 1.10.07 - 1.10.07 - 1.10.07 - 1.10.1 - 1.1
Faible dynamiqueNA0.05 - 0.220.034 - 0.170.019 - 0.110.013 - 0.250.008 - 0.250.008 - 0.250.008 - 0.250.007 - 0.25
Ratio signal sur bruitGrande dynamique189NANANA196149196196188
Faible dynamiqueNA400500714500385476476357

Performances de calibration

  • 2 Ă  3 % pour la calibration absolue (Diffusion Rayleigh).
  • 1 % pour la calibration interbande (en conditions de glitter).
  • 1 % pour la calibration basse frĂ©quence inter-pixel (au-dessus des dĂ©serts et en conditions de glitter).
  • 0.1% pour la calibration haute frĂ©quence inter-pixel (au-dessus d'un couvert nuageux spatialement homogène).

Le ratio de polarisation était calibré au-dessus de cibles, en appliquant à la fois la polarisation haute et basse, avec une précision attendue de 1 %.

Pour aller plus loin

Pour en savoir plus sur l’Instrument POLDER, consultez les documents « Informations complĂ©mentaires instrument POLDER Â» et « POLDER instruments calibrations Â» tĂ©lĂ©chargeables depuis la page Ressources.
