Le systĂšme Megha-Tropiques Ă©tait composĂ© d’un minisatellite dĂ©veloppĂ© conjointement par la France et l'Inde, qui comprenait :

  • Une plate-forme dĂ©rivĂ©e de la plate-forme indienne IRS.
  • Un ensemble de quatre charges utiles : MADRAS, dĂ©veloppĂ© conjointement par le CNES et l'ISRO ; SAPHIR, dĂ©veloppĂ© par le CNES ; ScaRaB, dĂ©veloppĂ© par le CNES ; un rĂ©cepteur de radio-occultation GPS, fourni par l'ISRO.

SAPHIR et ScaRaB Ă©taient des scanneurs radiomĂštres Ă  trace perpendiculaire : la trace au sol du scanneur Ă©tait perpendiculaire Ă  la trace au sol du satellite et le pixel grossissait avec l'angle de scan.

MADRAS Ă©tait un scanneur conique micro-onde : l'incidence de la mesure devait ĂȘtre constante pour tirer parti de l'information de polarisation. La taille du pixel Ă©tait constante mais la trace au sol du scanneur suivait un arc de cercle.

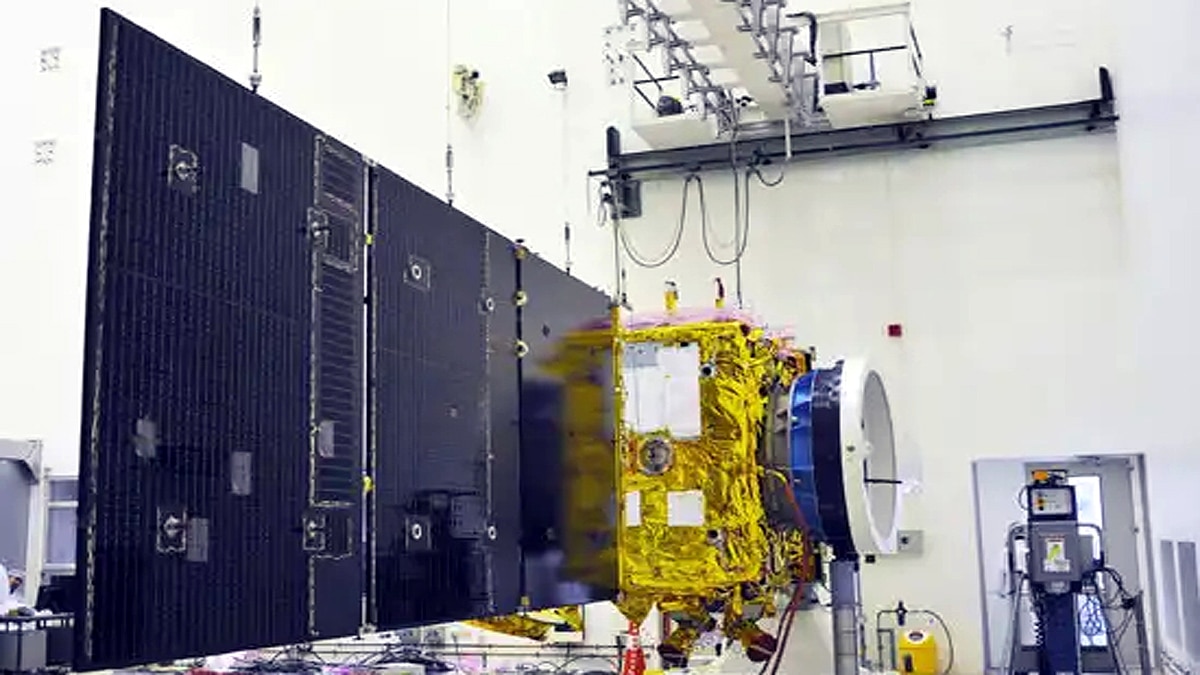

Satellite Megha-Tropiques, les panneaux solaires déployés en test
Le satellite Megha-Tropiques, les panneaux solaires dĂ©ployĂ©s, en cours d’intĂ©gration et de tests Ă  l’ISRO © ISRO

L’orbite du satellite et les caractĂ©ristiques de chaque instrument impliquaient l'Ă©chantillonnage spatio-temporel suivant :

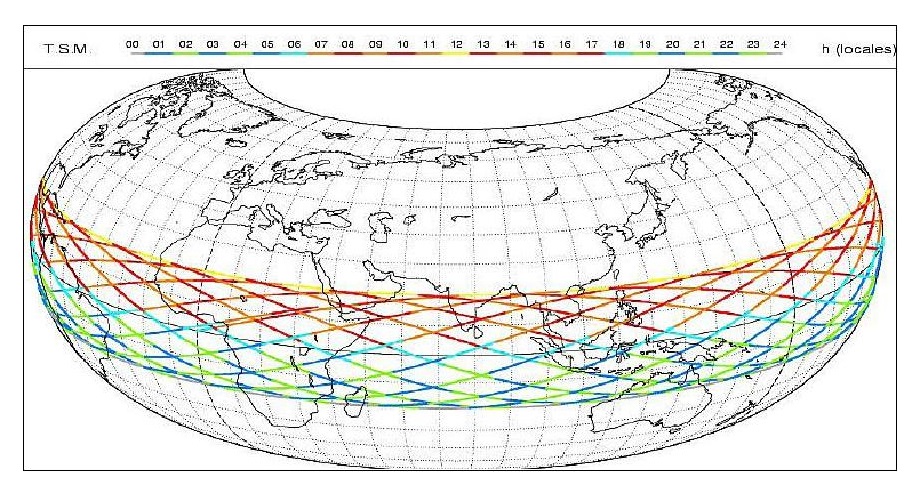

Carte montrant la couverture du satellite et de ses instruments
Carte montrant la couverture du satellite et de ses instruments. Tracé de la projection sur la surface de la Terre au cours du temps du point nadir (à la verticale sous le satellite) © LMD

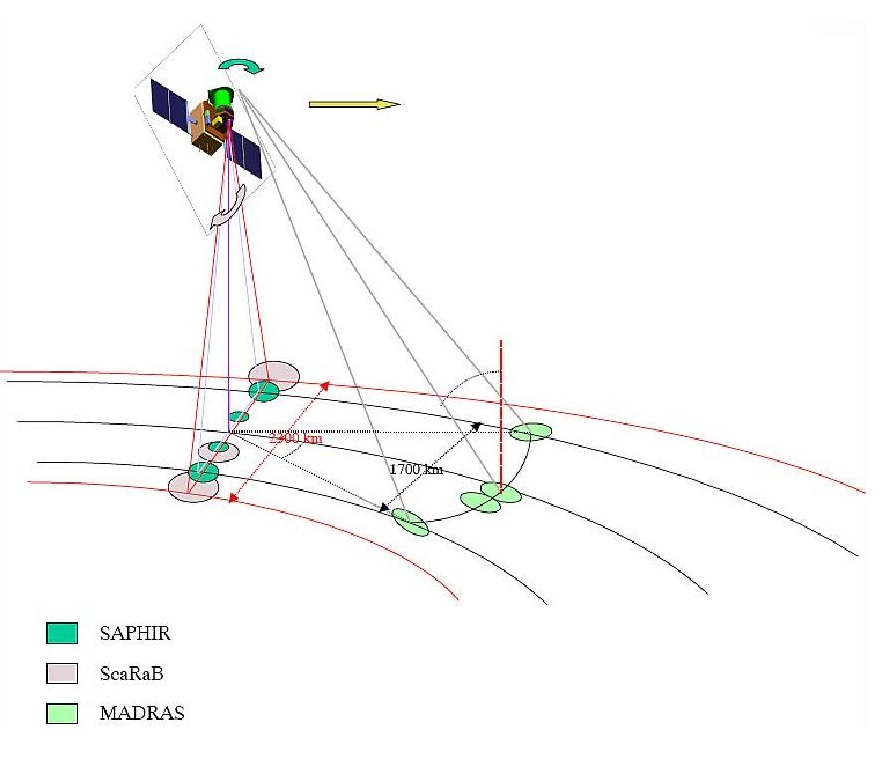

La disposition des instruments sur le satellite et la configuration de son orbite impliquaient pour les images acquises par les instruments, les gĂ©omĂ©tries dĂ©crites sur ce schĂ©ma :

Schéma géométrique des images acquises par les instruments SAPHIR, ScaRaB et MADRAS
Géométrie des images acquises par les instruments SAPHIR, ScaRaB et MADRAS © CNES/ISRO
