Satellite et instruments

Description générale

Les principales caractĂ©ristiques du satellite sont les suivantes :

  • Masse au lancement : 2091 kg (pesĂ©e dĂ©finitive) pour une capacitĂ© lanceur (Ariane 62) de 2595 kg
  • Taille : 3,5 m x 3,7 m x 3,14 m en position repliĂ©e, 9,1 m panneaux solaire dĂ©ployĂ©s
  • DurĂ©e d'opĂ©rations minimale fonction des rĂ©serves d'ergols : 10 ans
Dimensions extérieures du satellite PLATO

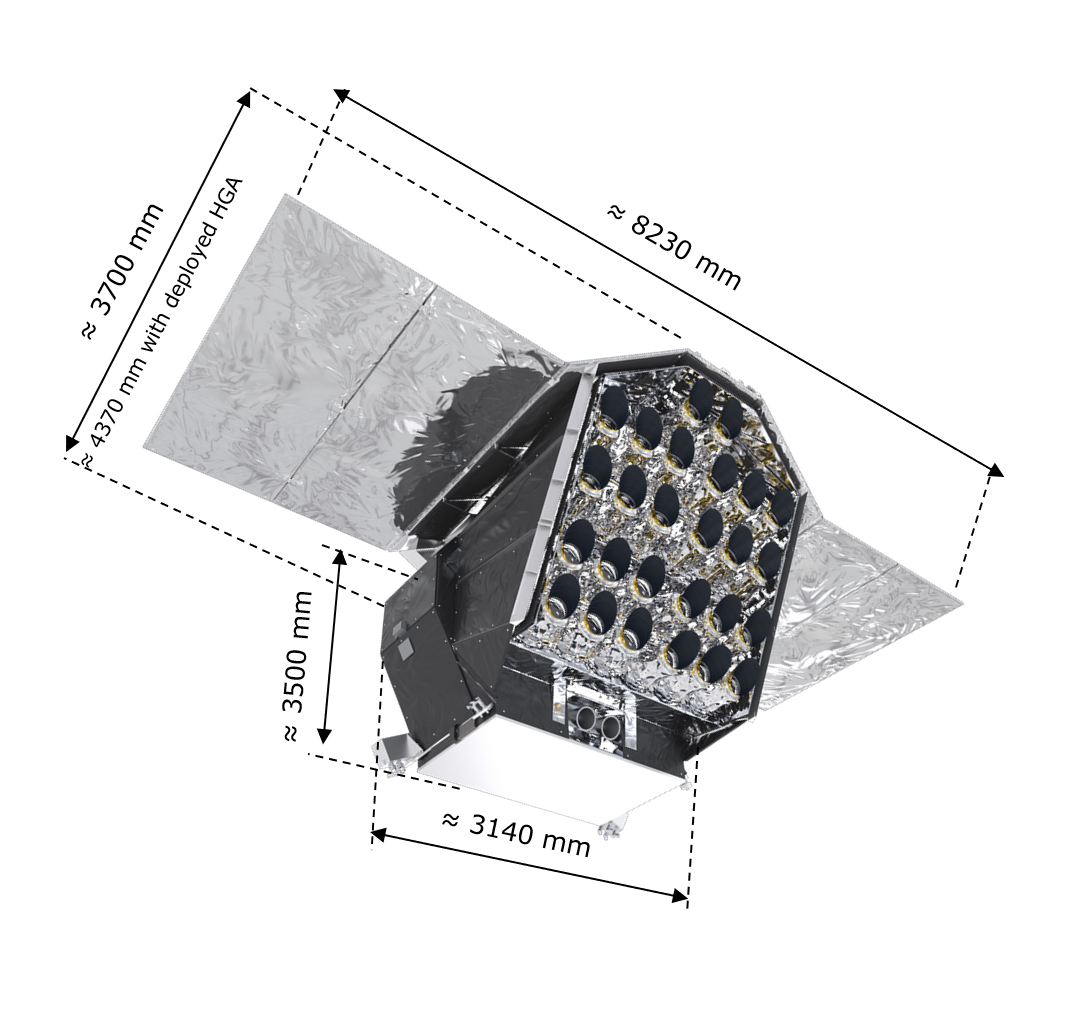

Dimensions extérieures du satellite PLATO © ESA/ATG medialab

CotĂ© architecture, il comprend 2 modules :

  • Un module de service, appelĂ© SVM (SerVice Module), une structure supportant les diffĂ©rents sous-systèmes satellite.
  • Un module charge utile, appelĂ© PLM (pour PayLoad Module) composĂ© d'un banc optique Ă©quipĂ© de 26 tĂ©lescopes (camĂ©ras). A noter que les Ă©lectroniques associĂ©es aux camĂ©ras sont montĂ©es sur un panneau latĂ©ral spĂ©cifique de la structure du SVM.


Les spĂ©cifications de pointage sont les suivantes :

  • DĂ©rive sur l'attitude de pointage (Attitude Pointing Drift Error - PDE) : 3" (secondes d'arc) demi-cĂ´ne sur 3 mois le long de la direction de pointage et 6" (secondes d'arc) demi-cĂ´ne sur 3 mois en rotation autour de la direction de pointage.
  • Erreur de rĂ©pĂ©tabilitĂ© sur l'attitude de pointage (Pointing Repeatibility Error - PRE) : 3" (secondes d'arc) demi-cĂ´ne le long de la direction de pointage et 6" (secondes d'arc) demi-cĂ´ne en rotation autour de la direction de pointage.
  • Erreur de pointage relative (Relative Pointing Error - RPE) : 1" (secondes d'arc) demi-cĂ´ne sur 25s le long de la direction de pointage et 2" (secondes d'arc) demi-cĂ´ne sur 25s en rotation autour de la direction de pointage.
Satellite PLATO en salle blanche

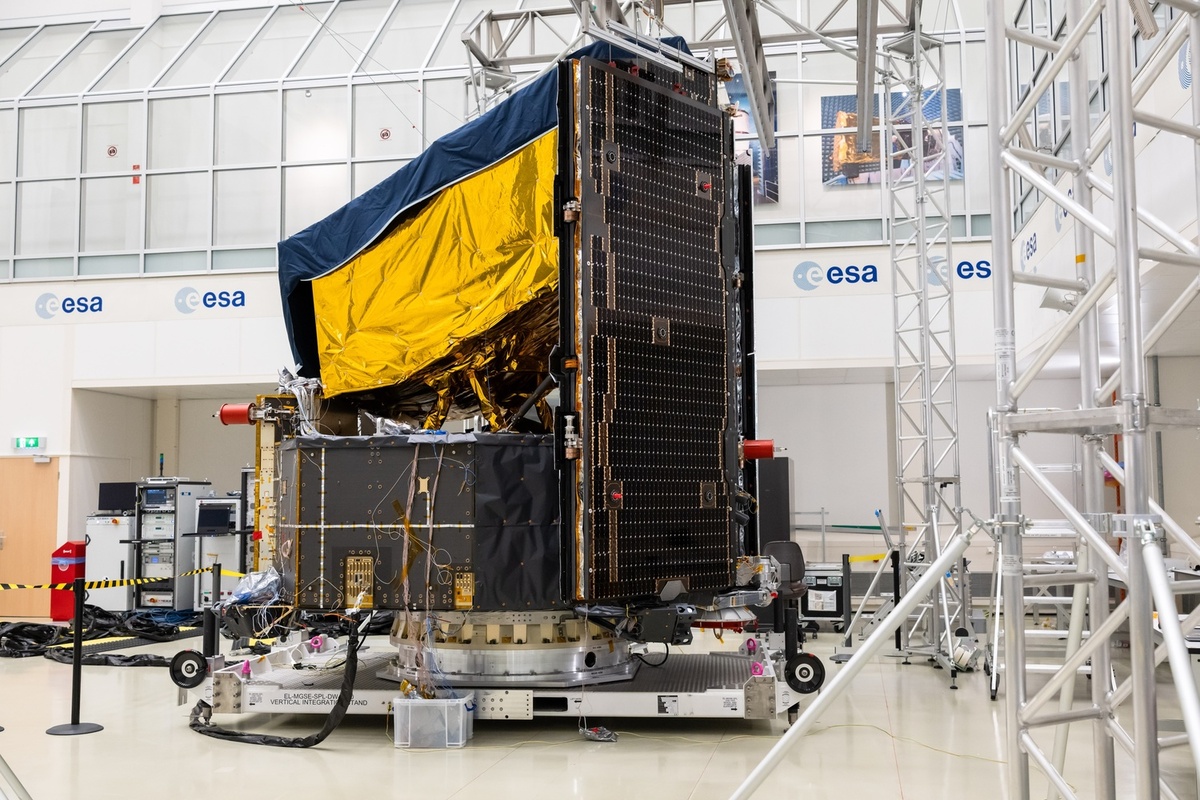

Arrivée du satellite au centre de tests de l’ESA-ESTEC © ESA/SJM Photography, 2025
Satellite PLATO en salle blanche

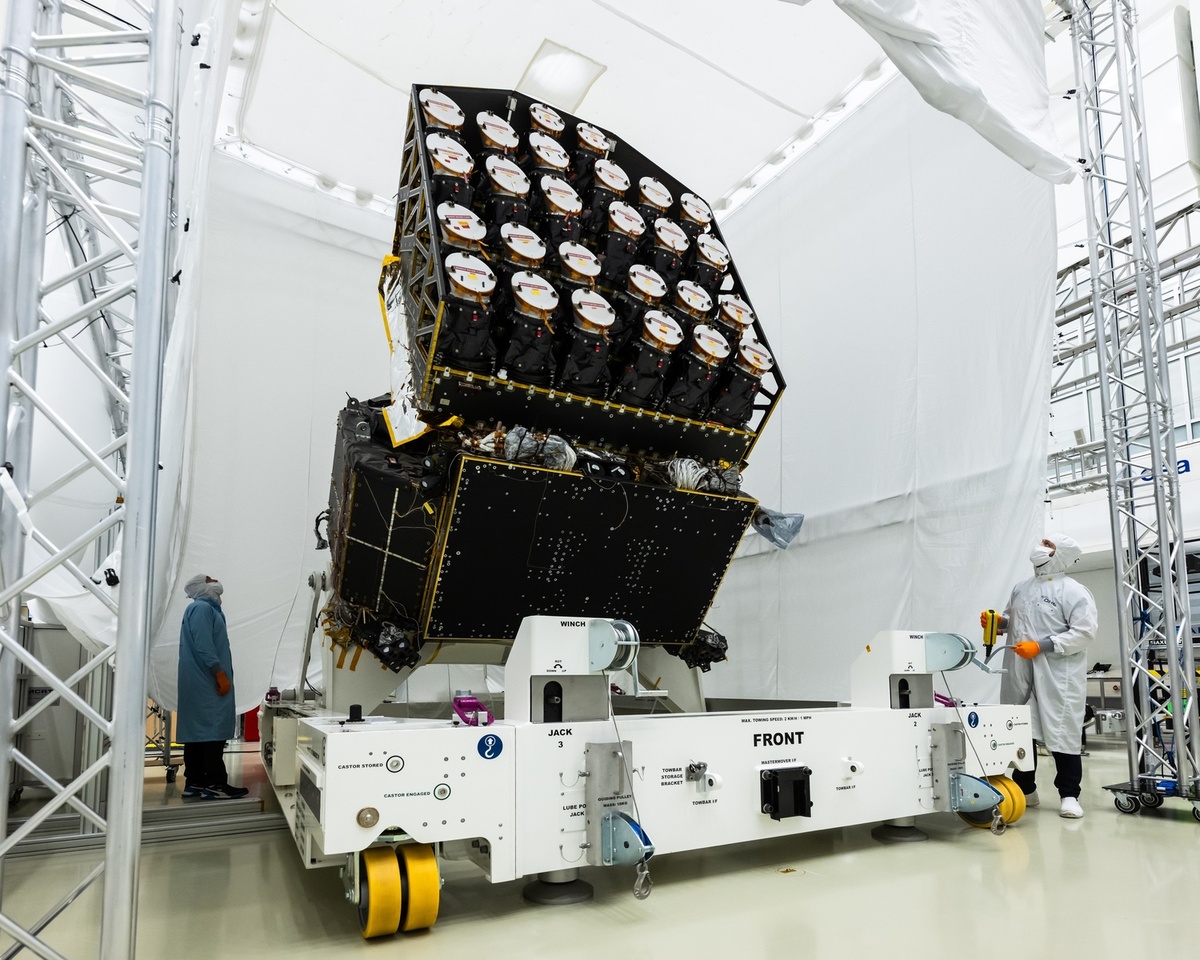

Le satellite PLATO modèle de vol prêt pour la campagne d’essais en environnement © ESA/SJM Photography, 2025

SerVice Module (SVM)

Le SVM est composĂ© de l'ensemble des Ă©lĂ©ments et systèmes satellite en-dehors du PLM, Ă  savoir : structure, panneaux solaires, batteries, systèmes de communication, de destion des donnĂ©es, avionique, moteurs et rĂ©servoirs, bouclier solaire, couvertures thermiques, radiateurs, etc… ainsi qu'un système de contrĂ´le d’attitude et de pointage satellite performant permettant de positionner, d'orienter et de stabiliser le satellite de manière appropriĂ©e. Il intègre Ă©galement les boitiers Ă©lectroniques nĂ©cessaires au fonctionnement et Ă  la gestion des instruments.

La structure, composée d'un tube central et de panneaux, est en interface avec le lanceur et offre une base rigide au PLM. Les boitiers électroniques sont situés sur la panneau inférieur qui fait office de radiateur. Un écran solaire (bouclier), montés sur le corps de la structure du satellite, protège les caméras du PLM du Soleil.

Vue éclatée des modules de PLATO

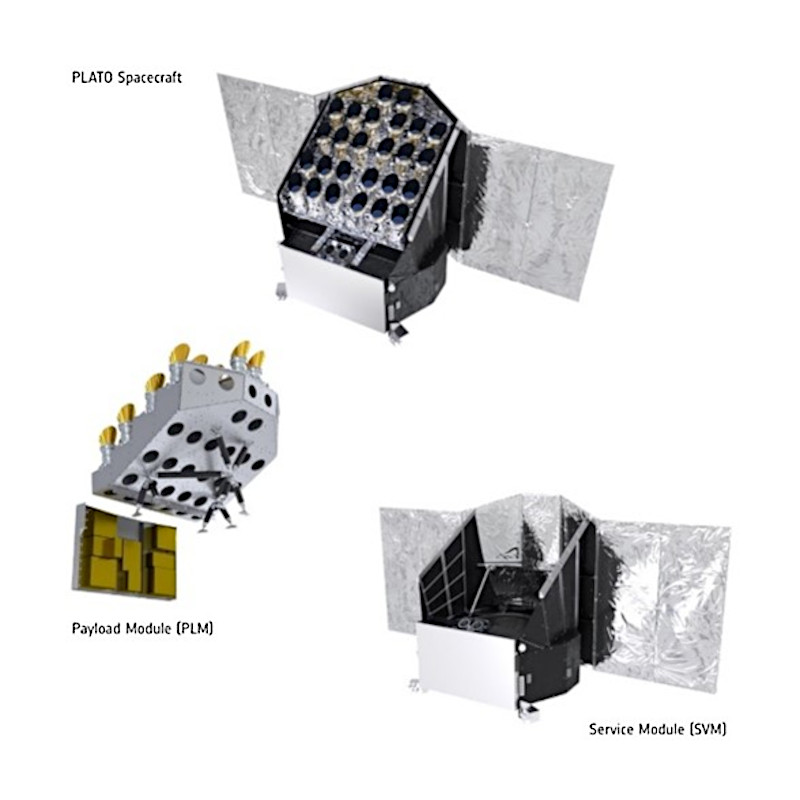

Vue éclatée des modules de PLATO © ESA/ATG medialab
Vue éclatée des sous-systèmes et instruments de PLATO

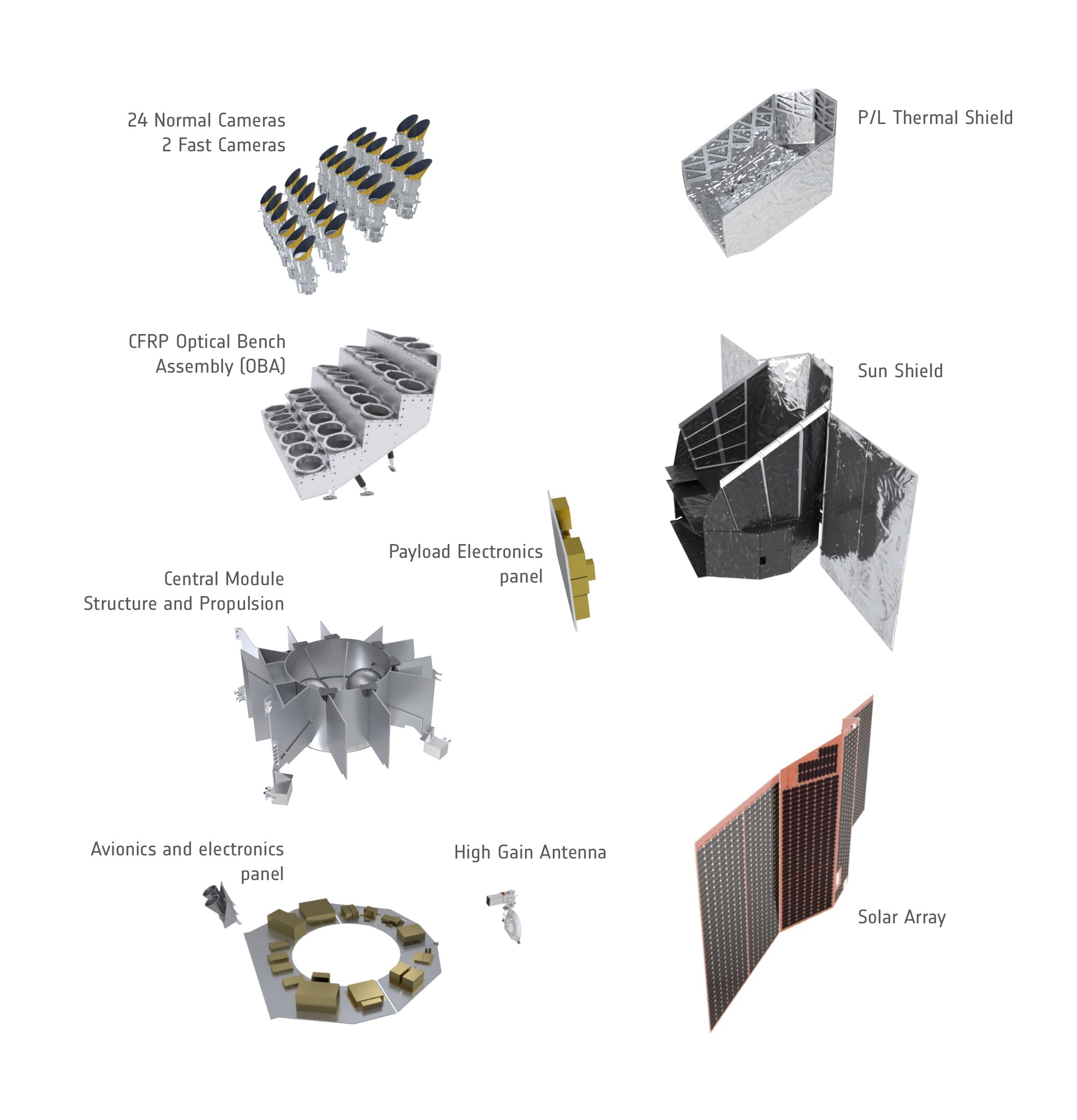

Vue éclatée des sous-systèmes et instruments de PLATO © ESA/ATG medialab

PayLoad Module (PLM)

Optical Bench Assembly (OBA)

Le module charge utile (PLM) est principalement constitué d'un banc optique accueillant les 26 caméras, et d'un panneau satellite accueillant les électroniques nécessaires à leur fonctionnement devant être séparées de par leur dissipation thermique.

Au niveau sous-système PLM (module charge utile donc), on distingue le banc optique (OBA – Optical Bench Assembly) fournit par le Prime sous contrat ESA et la charge utile (Payload) composée des caméras et leurs électroniques associées fournis par le Consortium Plato (PMC – Plato Mission Consortium).

Sa masse est de 623 kg pour une consommation électrique maximale (pic) de 890 W. Le volume journalier de données générées est de 435 Gbit.

Banc optique du PLM (modèle STM)

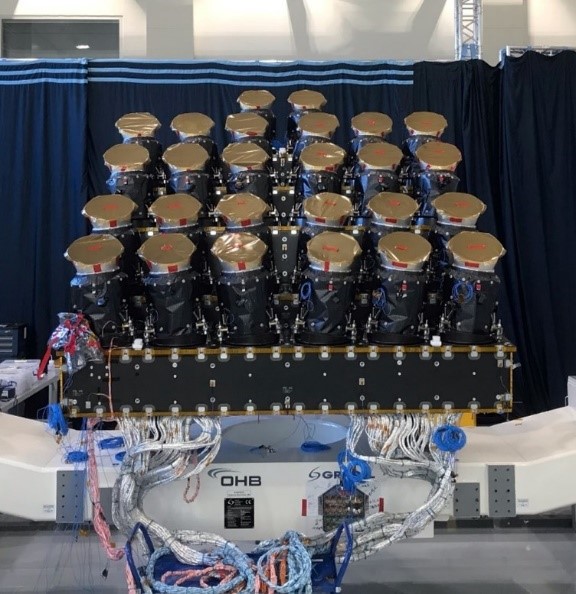

Banc optique du PLM (modèle STM) équipé de modèles structuraux des caméras © OHB System AG

Parmi ces 26 caméras, 24 caméras dites normales, ou caméras N, sont exclusivement affectées aux observations scientifiques et imagent à une cadence d'une image toute les 25s, et 2 caméras dites rapides, ou Caméras F (F pour Fast) 10 fois plus rapides (une image toutes les 2,5 s) équipées de filtres rouge pour l'une et bleu pour l'autre, sont utilisées pour le pointage fin du PLM et pour la détection d'une éventuelle atmosphère autour des exoplanètes orbitant autour des étoiles les plus brillantes.



Les instruments

Les camĂ©ras :

Les camĂ©ras sont composĂ©es des 4 sous-ensembles suivants :

  1. Les télescopes, avec leur partie optique (TOU -Telescope Optical Unit) et le plan focal (FPA -Focal Plane Assembly)
  2. L'électronique de proximité (FEE -Front End Electronic)
  3. L'unité électronique auxiliaire (AEU -Ancillary Electronic Unit)
  4. Le contrĂ´le thermique (TCS -Thermal Control System)


Le DPS (Data Processing System) :

Le Data Processing System est divisé en deux segments, un segment spatial à bord du satellite PLATO, et un segment sol. Concernant le segment spatial, avec 24 cameras N et deux caméras F rapides, le volume de données généré chaque jour est de plus de 100 Terabits (1012 bits), à comparer aux quelques centaines de Gbits qu'il est aujourd'hui possible de transmettre au sol sur une journée.

Le rĂ´le du DPS Ă  bord du satellite est donc de rĂ©duire ce volume d'un facteur de plus de 1000. Il comprend les 3 sous-ensembles suivants :

  1. Les MEUs (Main Electronic Units)
  2. La FEUs (Fast Electronic Unit)
  3. Les ICUs (Interface Control Unit)
Illustration du ICU FM
ICU FM © PLATO ICU team
