Satellites et instruments

Satellites

La mission Prisma comportait deux satellites :

  • Le satellite principal, Mango, d'une masse de 140 kg et de dimensions 80 cm x 83 cm x 130 cm, avec un contrĂ´le d'attitude 3 axes basĂ© sur des roues Ă  rĂ©action et des capacitĂ©s de delta-V 3-axes.
  • Le satellite cible, Tango, d'une masse de 40 kg et de dimensions 80 cm x 80 cm x 31 cm, avec un contrĂ´le d'attitude grossier 3-axes basĂ© sur des magnĂ©tomètres, des senseurs stellaires et des magnĂ©to-coupleurs.

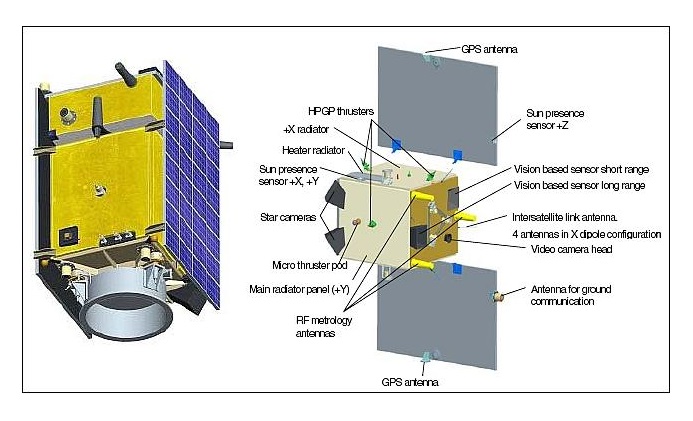

Schéma montrant la localisation des systèmes et instruments sur le satellite Mango
Schéma montrant la localisation des systèmes et instruments sur le satellite Mango. À gauche : configuration de lancement, à droite configuration orbitale © SSC

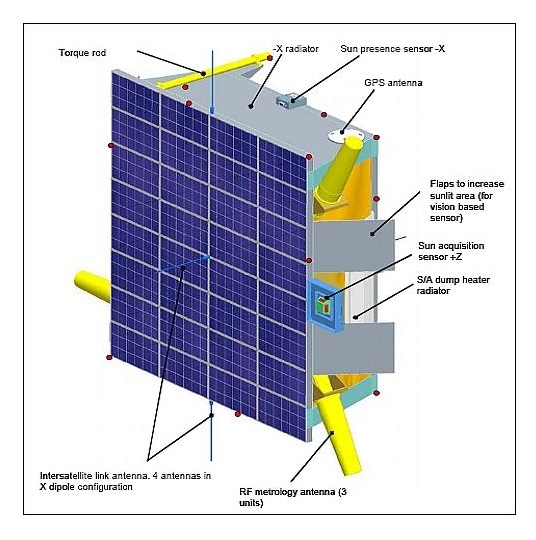

Schéma montrant la localisation des systèmes et instruments sur le satellite Tango
Schéma montrant la localisation des systèmes et instruments sur le satellite Tango © SSC

Leur position relative Ă©tait mesurĂ©e par diffĂ©rents capteurs en fonction de l'expĂ©rimentation en cours et de la distance entre les satellites :

  • GPS diffĂ©rentiel : le système de GPS diffĂ©rentiel, fourni par le DLR, constituait le système principal de mesure du positionnement relatif de Prisma. Les expĂ©riences ont eu lieu principalement pour des distances inter-satellites de plus de 30 m. Le système est basĂ© sur un ensemble entièrement redondĂ© de rĂ©cepteurs Phoenix et d'antennes sur chaque satellite.
  • Vision Based Sensor (VBS) : basĂ© sur un senseur stellaire utilisĂ© dans plusieurs missions microsatellites, ce capteur, fourni par le DTU, Ă©tait utilisĂ© pour identifier Tango comme objet non stellaire Ă  des distances allant jusqu'Ă  500 km, et de suivre Tango jusqu'Ă  faible distance, typiquement 10 mètres, pendant une sĂ©quence de manĹ“uvres d'approche planifiĂ©es en autonome.
  • Le sous-système de mĂ©trologie RF (FFRF) : conçu pour s'occuper du premier niveau de mĂ©trologie omnidirectionnelle, le FFRF, fourni par le CNES, fonctionnait principalement pour des distances inter-satellite de 3 m Ă  30 km.


Le satellite principal Ă©tait Ă©quipĂ© des senseurs suivants : des magnĂ©tomètres, des capteurs solaires, des capteurs de vitesse angulaire, des accĂ©lĂ©romètres, des capteurs stellaires/VBS, des rĂ©cepteurs GPS ainsi qu'un Terminal FFRF et trois antennes. Ces derniers Ă©quipements faisaient partie de l'expĂ©rimentation FFIORD.

Le satellite cible Ă©tait Ă©quipĂ© des capteurs suivants : des magnĂ©tomètres, des capteurs solaires, des rĂ©cepteurs GPS ainsi qu'un Terminal FFRF et trois antennes. Ces derniers Ă©quipements faisaient partie de l'expĂ©rimentation FFIORD.

Les deux satellites étaient solidaires pendant le lancement.

Ils ont Ă©tĂ© mis en orbite par un lanceur DNEPR en tant que compagnon du satellite CNES Picard.

Ils ont Ă©tĂ© mis sur une orbite terrestre hĂ©liosynchrone Ă  l'altitude de 710 km (LEO : Low Earth Orbit).

La mission nominale avait une durée de 10 mois et elle a été ensuite prolongée jusqu’à Juillet 2014 (épuisement des ergols). Celle-ci était contrôlée depuis Solna, en Suède.

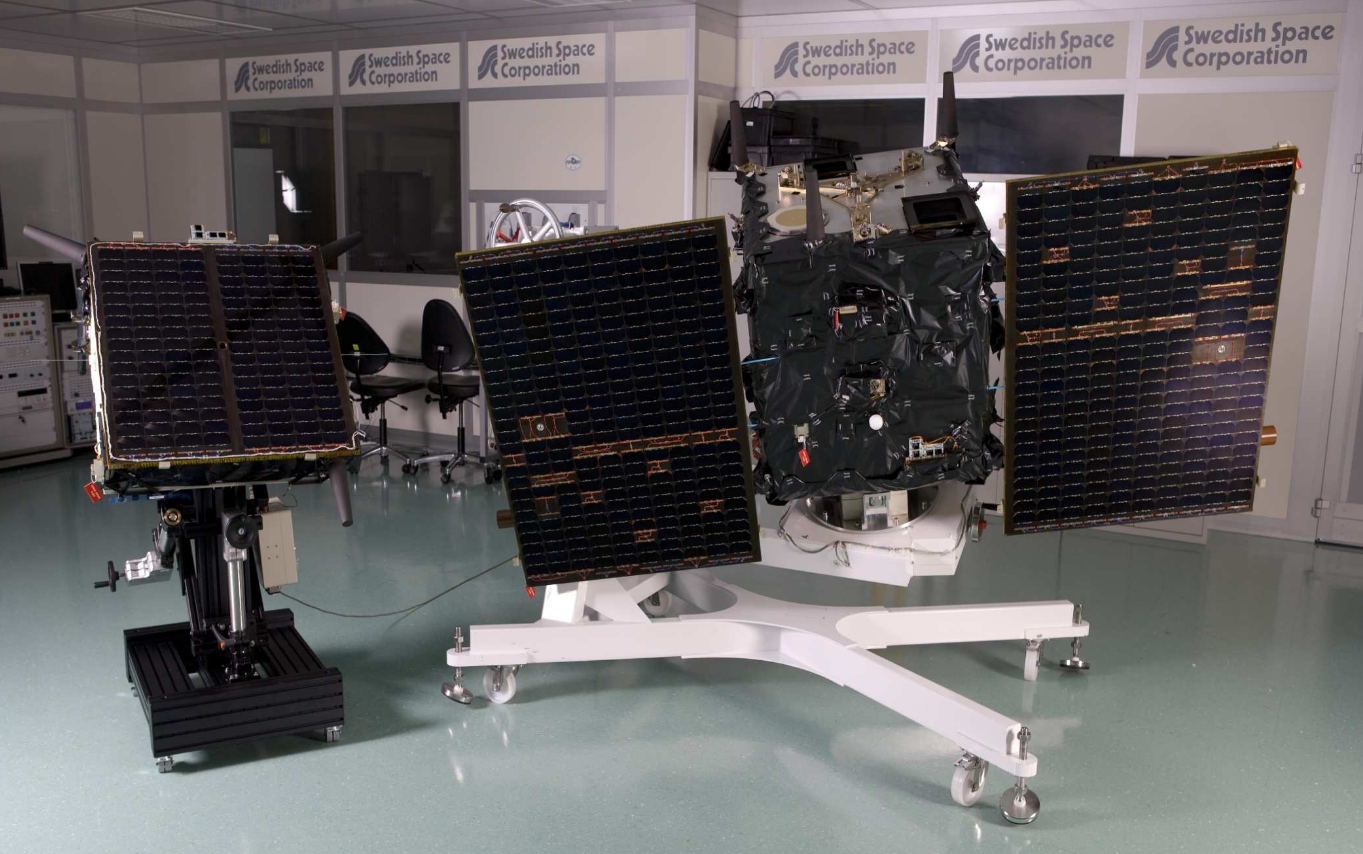

Les satellites Tango (à gauche) et Mango (à droite) en cours d’intégration à la Swedish Space Corporation
Les satellites Tango (à gauche) et Mango (à droite) en cours d’intégration à la Swedish Space Corporation © SSC.

Sous-système FFRF

Le sous-système FFRF (Formation Flying Radio Frequency) Ă©tait en charge du positionnement relatif de 2 Ă  4 satellites pour des missions de vol en formation. Il produisait des positions relatives, vitesses et ligne de vue (line-of-sight : LOS), en entrĂ©e du sous-système GNC (Guidage Navigation et ContrĂ´le) pour lequel il fournissait des mesures de mĂ©trologie grossières. En tant que premier Ă©lĂ©ment de la chaĂ®ne du système de mĂ©trologie RF, le senseur FFRF assurait une bonne prĂ©cision de navigation relative initiale pour les sous-systèmes de mĂ©trologie optique suivants (mĂ©trologie latĂ©rale optique grossière, mĂ©trologie optique fine et mĂ©trologie longitudinale fine).

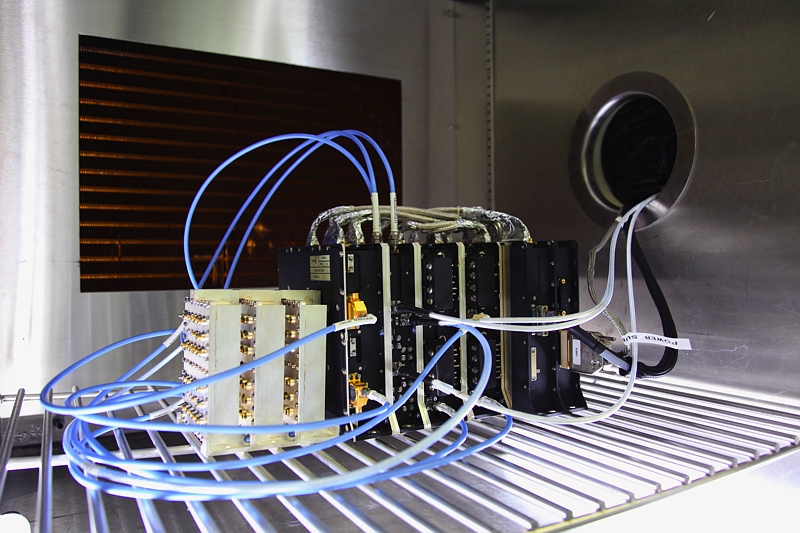

Le sous-système FFRF de l’expérience FFIORD en cours d’intégration chez Thales Alenia space
Le sous-système FFRF de l’expérience FFIORD en cours d’intégration chez Thales Alenia space © CNES/P. Jalby, 2009

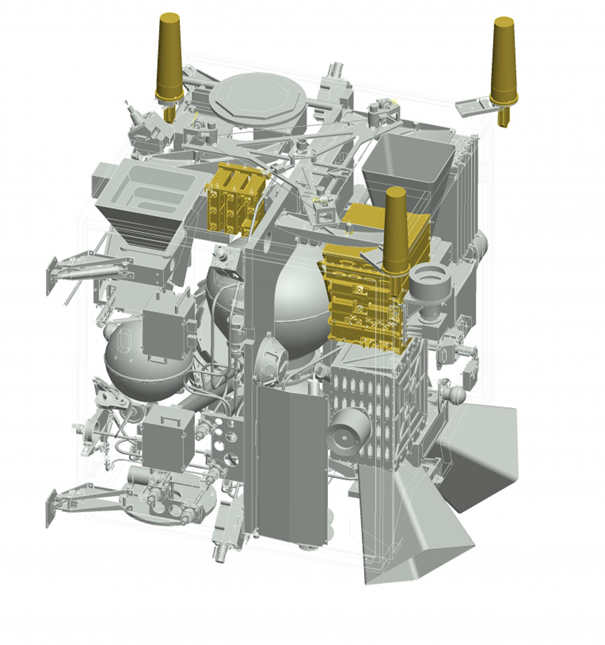

Localisation du sous-système FFRF dans le satellite Mango (en doré) au milieu des autres équipements (en gris)
Localisation du sous-système FFRF dans le satellite Mango (en doré) au milieu des autres équipements (en gris) © CNES

Expérimentation FFIORD

L'expĂ©rimentation FFIORD Ă©tait une partie intĂ©grante du système Prisma. L'expĂ©rimentation FFIORD Ă©tait constituĂ©e des composants suivant sous la responsabilitĂ© du CNES :

  • Le sous-système de mĂ©trologie RF (FFRF)
  • Le module Logiciel de Vol GNC
  • La composante sol : Centre de Mission FFIORD (FFIORD Mission Centre - FMC)


L'expĂ©rimentation FFIORD incluait Ă©galement des Ă©lĂ©ments spĂ©cifiques dĂ©veloppĂ©s par le SSC :

  • Le logiciel pilotant le capteur FFRF
  • Le traitement Ă  bord et au sol de la tĂ©lĂ©mesure/tĂ©lĂ©commande FFIORD
  • Les interfaces des donnĂ©es entre FFIORD et le logiciel de vol GNC (FSW)
