Atterrisseur et instruments

L’atterrisseur d’InSight

La mission InSight a une conception similaire à celle de l'atterrisseur martien de la mission Phoenix qui a été utilisé avec succès en 2007 pour étudier le sol glacé près du pôle nord de Mars. La réutilisation de cette technologie, développée et fabriquée par Lockheed-Martin Space Systems à Denver, Colorado, fournit une voie à faible risque sans coût additionnel de conception et de test d'un système repartant de zéro.

L'atterrisseur InSight emporte trois instruments Ă  la surface de Mars pour regarder en dĂ©tail pour la première fois les "statistiques vitales" de la planète :

  • son pouls, activitĂ© interne, mesurĂ©e par l'instrument SEIS,
  • sa tempĂ©rature mesurĂ©e par l'instrument HPÂł,
  • ses rĂ©flexes mesurĂ©s par l'instrument RISE.

Ensemble, ces données permettent de fournir des indices essentiels sur l'évolution non seulement de la planète Mars, mais aussi de toutes les planètes telluriques.


Les instruments

  • SEIS : pour prendre le pouls de Mars, son activitĂ© interne, InSight a dĂ©ployĂ© Ă  la surface un sismomètre nommĂ© SEIS Ă  la surface de la planète rouge. SEIS a fait des mesures prĂ©cises des tremblements et autres activitĂ©s internes de Mars pour mieux comprendre l'histoire et la structure de la planète.
  • HPÂł : pour mesurer le flux de tempĂ©rature sous la surface de Mars (jusqu’à 5m), un indicateur clĂ© de l'Ă©volution planĂ©taire, InSight a dĂ©ployĂ© une sonde de chaleur Ă  la surface de Mars. L'instrument, nommĂ© HPÂł, s’enfonce Ă  cinq mètres de profondeur sous la surface de Mars, plus profondĂ©ment que tous les bras, pelles, foreuses et sondeurs prĂ©cĂ©dents, pour connaĂ®tre la quantitĂ© de chaleur venant de l'intĂ©rieur de Mars et pour rĂ©vĂ©ler l'histoire thermique de la planète.
  • RISE : pour mesurer les oscillations de l’axe de rotation de Mars, ou la façon dont elle oscille quand elle est attirĂ©e par le Soleil, une expĂ©rience nommĂ©e RISE mesure avec prĂ©cision le dĂ©calage Doppler et le parcours des communications radio entre l'atterrisseur InSight et la Terre. En Ă©tudiant les oscillations, les scientifiques peuvent dĂ©terminer la distribution des structures internes de la planète rouge et mieux comprendre comment elle est constituĂ©e.

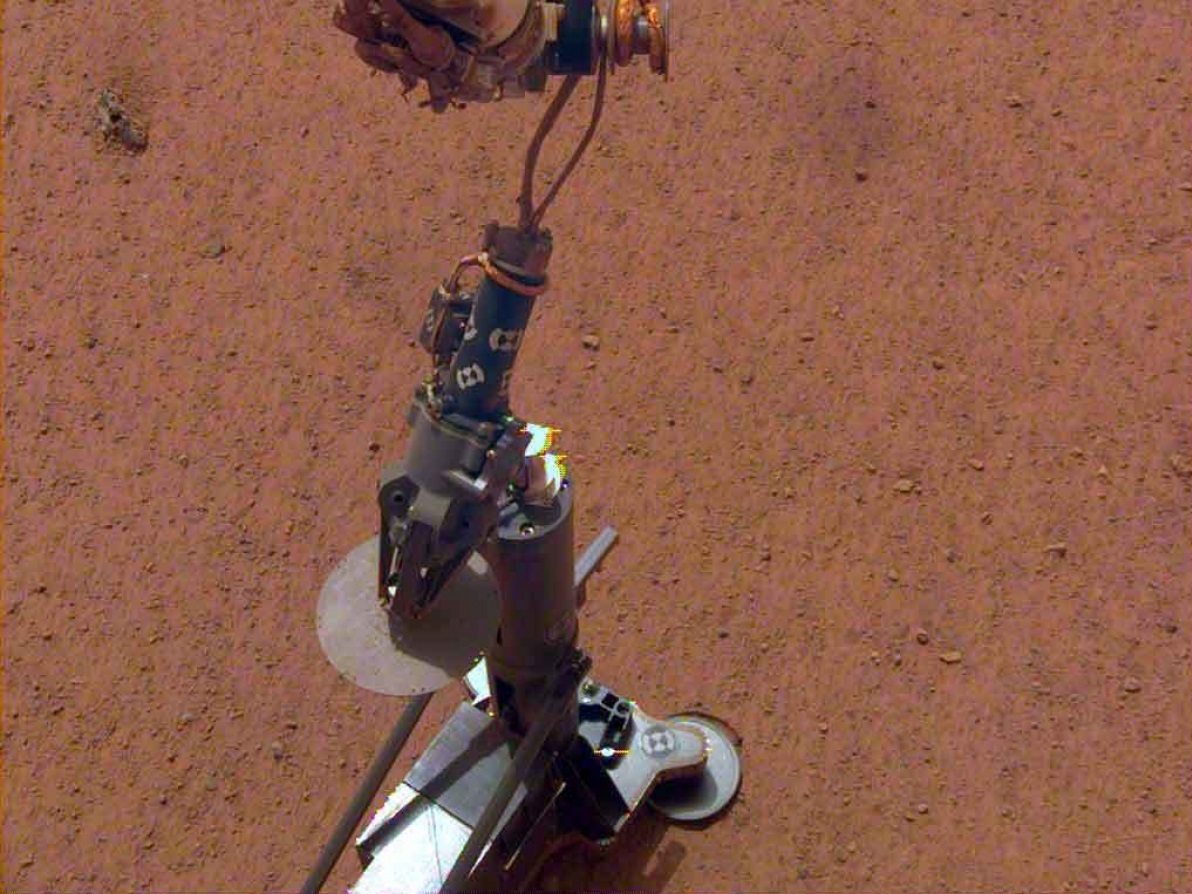

Photographie de l’instrument HP3 à la surface de Mars
Photographie de l’instrument HP3 à la surface de Mars le 12 février 2019 © NASA/JPL-Caltech/DLR

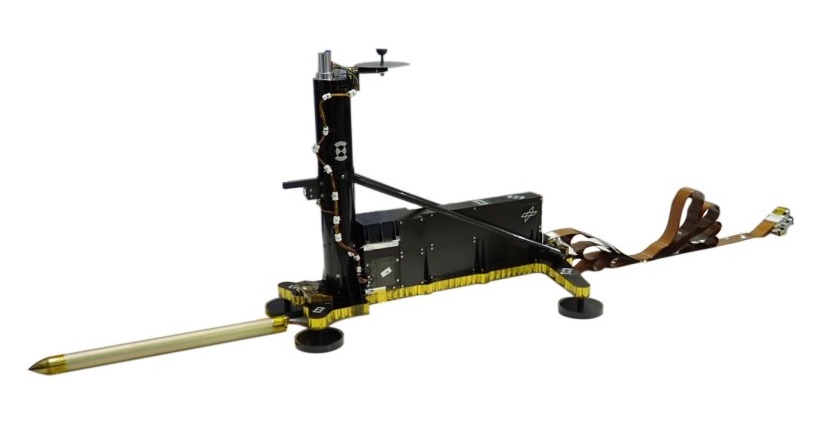

Photographie de l’instrument HP3 avant montage sur l’atterrisseur
Photographie de l’instrument HP3 avant montage sur l’atterrisseur © DLR/HP3 Team

Un quatrième instrument est dédié aux mesures météorologiques de vents et de températures de l’air, le Temperature and Winds for InSight (TWINS), intégré à la station météorologique APSS (Auxiliary Payload Sensor Suite) comprenant également des sondes de pression et température, ainsi qu’un magnétomètre.

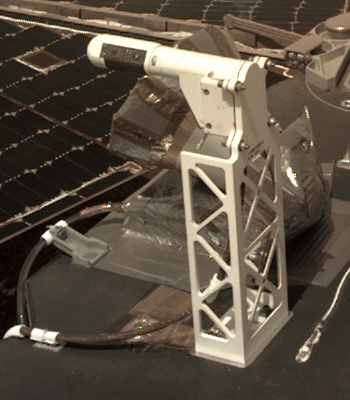

Photographie de l’instrument TWINS, monté sur l’atterrisseur, posé à la surface de Mars
Photographie de l’instrument TWINS, monté sur l’atterrisseur, posé à la surface de Mars © NASA

En plus de ces 4 instruments, lnSight emporte Ă©galement 4 systèmes :

  • Laser RetroReflector for InSight (LaRRI) : un ensemble de catadioptres (coins de cubes) destinĂ©s au repĂ©rage laser de l’atterrisseur depuis l’orbite une fois mis Ă  la retraite.
  • Instrument Deployment Arm (IDA) : le bras robotique qui a dĂ©ployĂ© l’instrument SEIS sur le sol martien.
  • Deux camĂ©ras, l’Instrument Deployment Camera (IDC) et l’Instrument Context Camera (ICC) : Insight inclut une camĂ©ra, similaire aux camĂ©ras "Navcam" Ă  bord des Mars Exploration Rovers (MER) et des rovers Curiosity et Perseverance, montĂ©e sur le bras de l'atterrisseur et qui sert Ă  prendre des images en noir et blanc des instruments sur le corps de l'atterrisseur ainsi qu'une vue en 3D du sol oĂą le sismomètre et la sonde de chaleur sont placĂ©s. Elle a ensuite Ă©tĂ© utilisĂ©e pour aider les ingĂ©nieurs et les scientifiques Ă  guider le dĂ©ploiement des instruments au sol. Avec un champ de vue de 45 degrĂ©s, la camĂ©ra fournit aussi une vue panoramique du terrain autour du site d'atterrissage. Une seconde camĂ©ra similaire, avec une lentille Ă  champ de vue de 120 degrĂ©s comme les camĂ©ras "Hazcam" sur les MER et Curiosity, est montĂ©e sous le rebord du corps de l'atterrisseur et fournit une vue complĂ©mentaire de la zone de dĂ©ploiement des instruments.

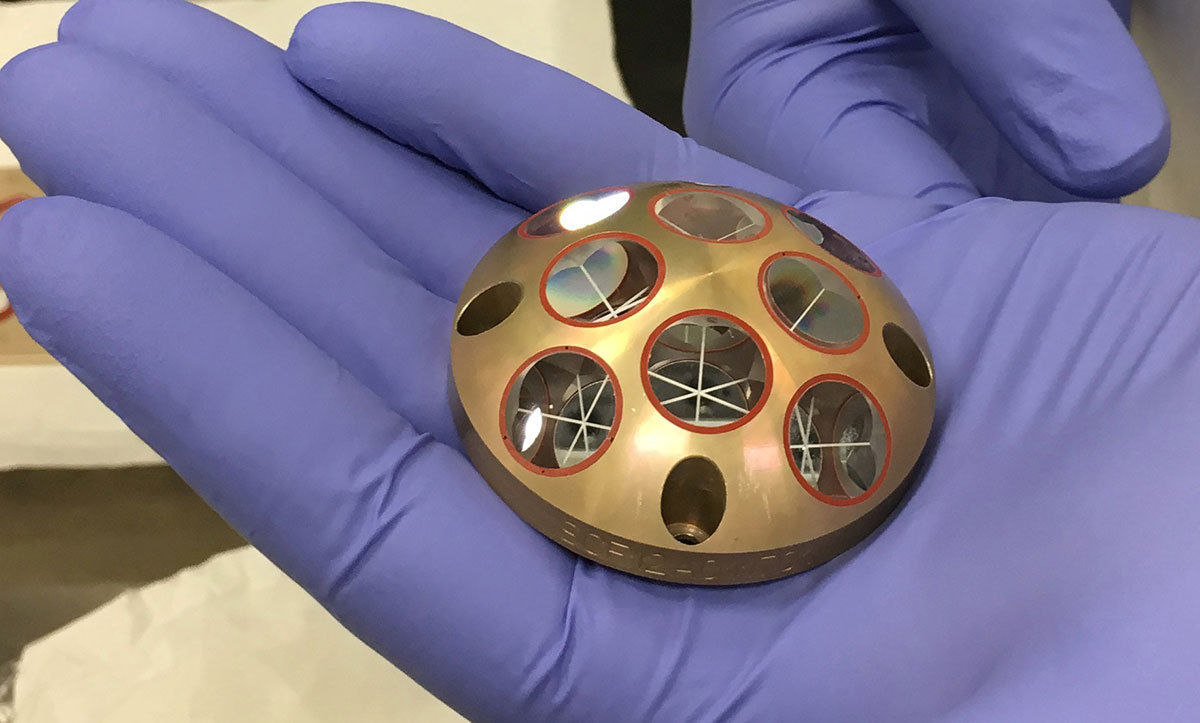

Photographie de l’ensemble de catadioptres LaRRI durant sa préparation
Photographie de l’ensemble de catadioptres LaRRI durant sa préparation © NASA/JPL-Caltech

L’instrument SEIS

Caractéristiques techniques

Le sismomètre SEIS est basé sur un instrument hybride de six axes qui est composé de:

  • une sphère comportant trois capteurs sismiques très large bande (Very Broad Band - VBB) et leurs capteurs de tempĂ©rature,
  • trois capteurs sismiques courtes pĂ©riodes (Short Period - SP) et leurs capteurs de tempĂ©rature,
  • une boĂ®te Ă©lectronique d'acquisition (e-box : SEIS AC, SEIS DC/DC, ASICS) et les cartes de contre-rĂ©action des capteurs VBB, SP et du système de dĂ©ploiement MDE,
  • un système de dĂ©ploiement (DPL),
  • un logiciel (S/W).

Sa masse est d'environ 3 kg. Sa consommation varie autour de 1W selon les modes.

Les principales performances du sismomètre SEIS sont :

  • VBB -9 m.s-² Hz-½ de 10-Âł jusqu'Ă  10 Hz
  • SP < 5 10-8 m.s-² Hz-½ de 10-² jusqu'Ă  100 Hzx

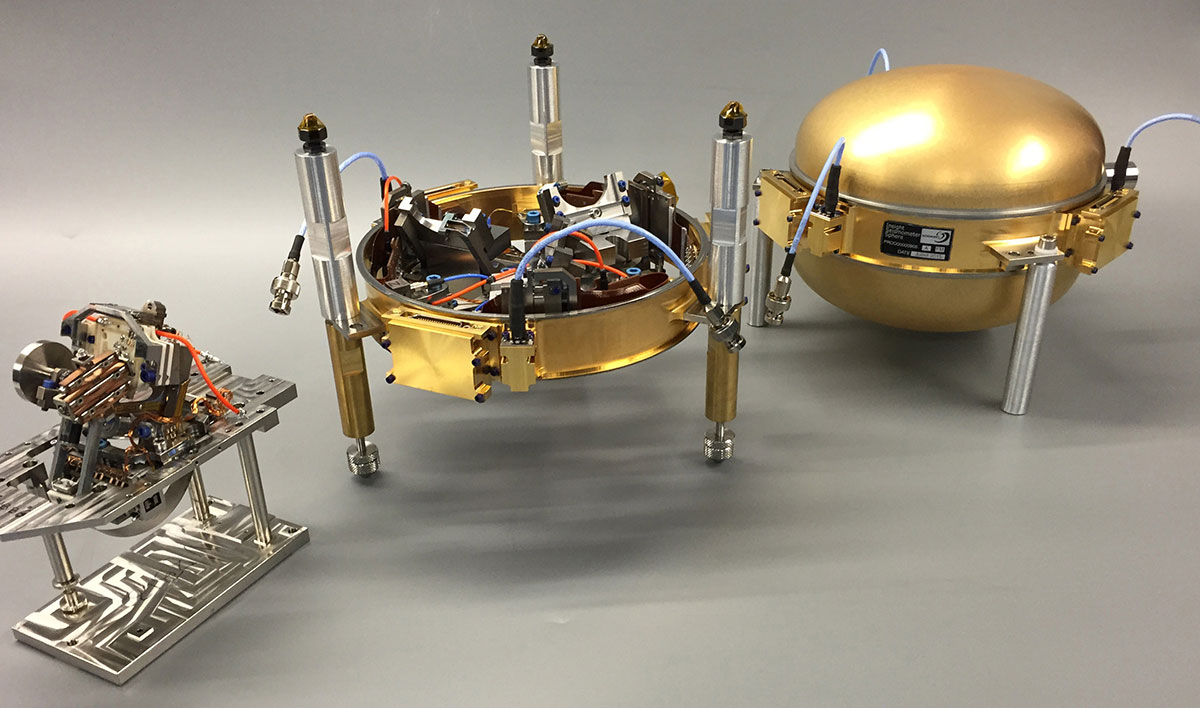

Les composants du sismomètre SEIS
Les composants du sismomètre SEIS : de gauche à droite un des capteurs très large bande (VLB), le berceau permettant de compenser les irrégularités du terrain et la sphère contenant les capteurs VLB © NASA

La sphère

La sphère abrite les capteurs très large bande VBB (Very Broad Band, VBB, en anglais). C'est le cœur de l'instrument. Elle comporte des servitudes pour permettre le meilleur fonctionnement possible des capteurs VBB.

  • Elle intègre un Ă©cran thermique et des plots torlon pour rĂ©duire au maximum les variations de tempĂ©ratures des sismomètres
  • Elle maintient les capteurs sous vide
  • Elle contient des capteurs de tempĂ©ratures et des inclinomètres permettant l'exploitation des donnĂ©es mesurĂ©es par les senseurs sismiques VBB et SP.

Les capteurs large-bande (VBB) sont des pendules obliques.

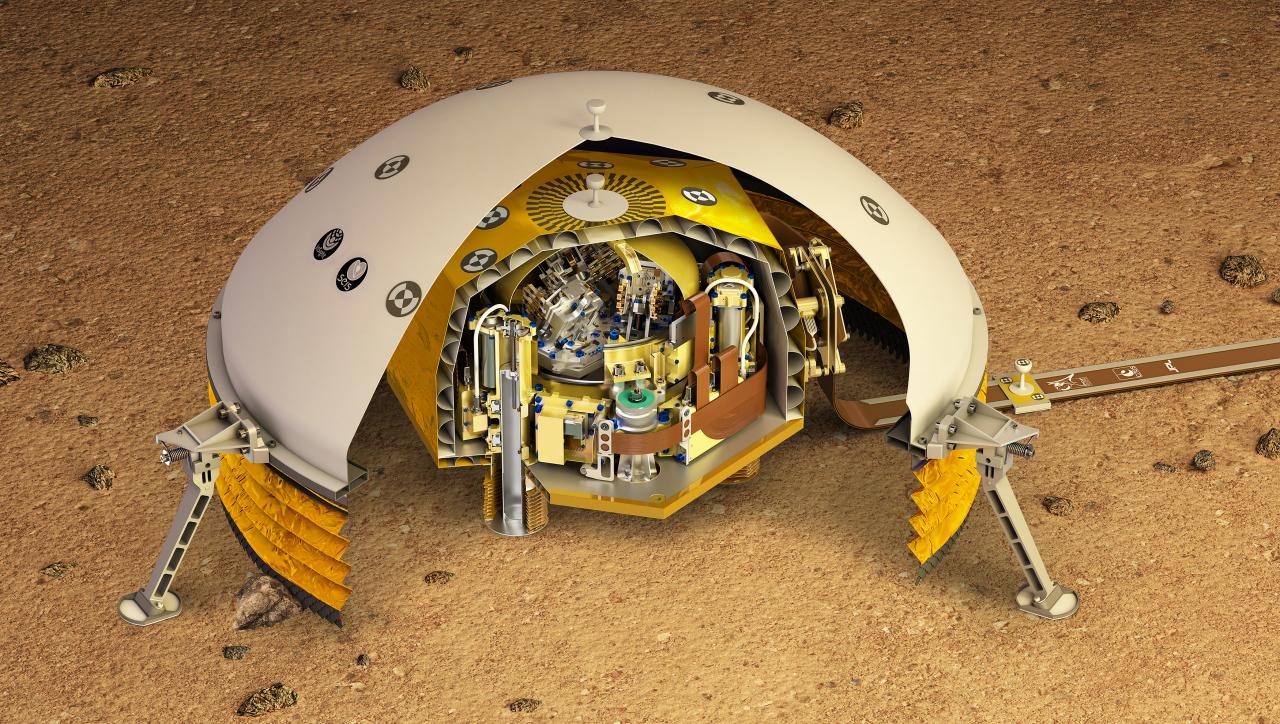

Simulation en coupe de l’instrument SEIS posé sur Mars
Simulation en coupe de l’instrument SEIS posé sur Mars © NASA/JPL-Caltech/CNES/IPGP

Principe de fonctionnement

Le ressort et le poids du pendule s'équilibrent parfaitement. Lorsque le sol bouge, le pendule se met en mouvement. Ce mouvement est capté par le capteur DCS. Le mécanisme d'équilibrage permet d'ajuster l'équilibre du pendule aux conditions d'utilisation réelles (gravité mal connue, défaut de nivellement, influence de la température sur l'équilibre du pendule). Le pivot doit permettre la rotation de la partie mobile autour de son axe sans exercer le moindre frottement.

Le capteur de déplacement est constitué d'électrodes placées sur la partie fixe et sur la partie mobile. Les caractéristiques électriques de l'ensemble ainsi constitué (la capacité) forment une image de la position de la partie mobile du capteur.

L'électronique de proximité permet de transformer ces caractéristiques en une tension facilement mesurable. C'est cette tension qui est transmise à l'électronique d'acquisition. La bobine de contre-réaction permet l'asservissement du pendule pour en améliorer les performances (augmentation de la bande-passante). L'intensité qui parcourt la bobine est délivré par la carte de contre-réaction "SEIS-FB" située dans l'e-box. Cette intensité est générée en fonction de la mesure de déplacement du pendule.

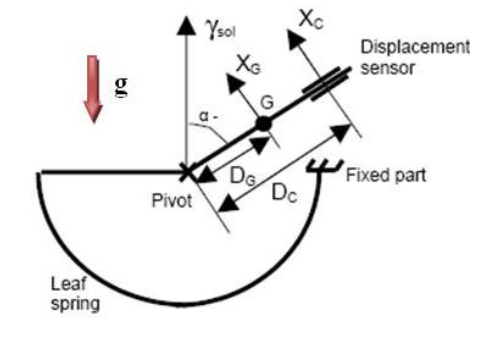

Principe de fonctionnement mécanique d’un pendule VBB
Principe de fonctionnement mécanique d’un pendule VBB © O. Robert et al., The InSight Very Broad Band (VBB) Seismometer Payload, 43rd Lunar and Planetary Science Conference (2012)

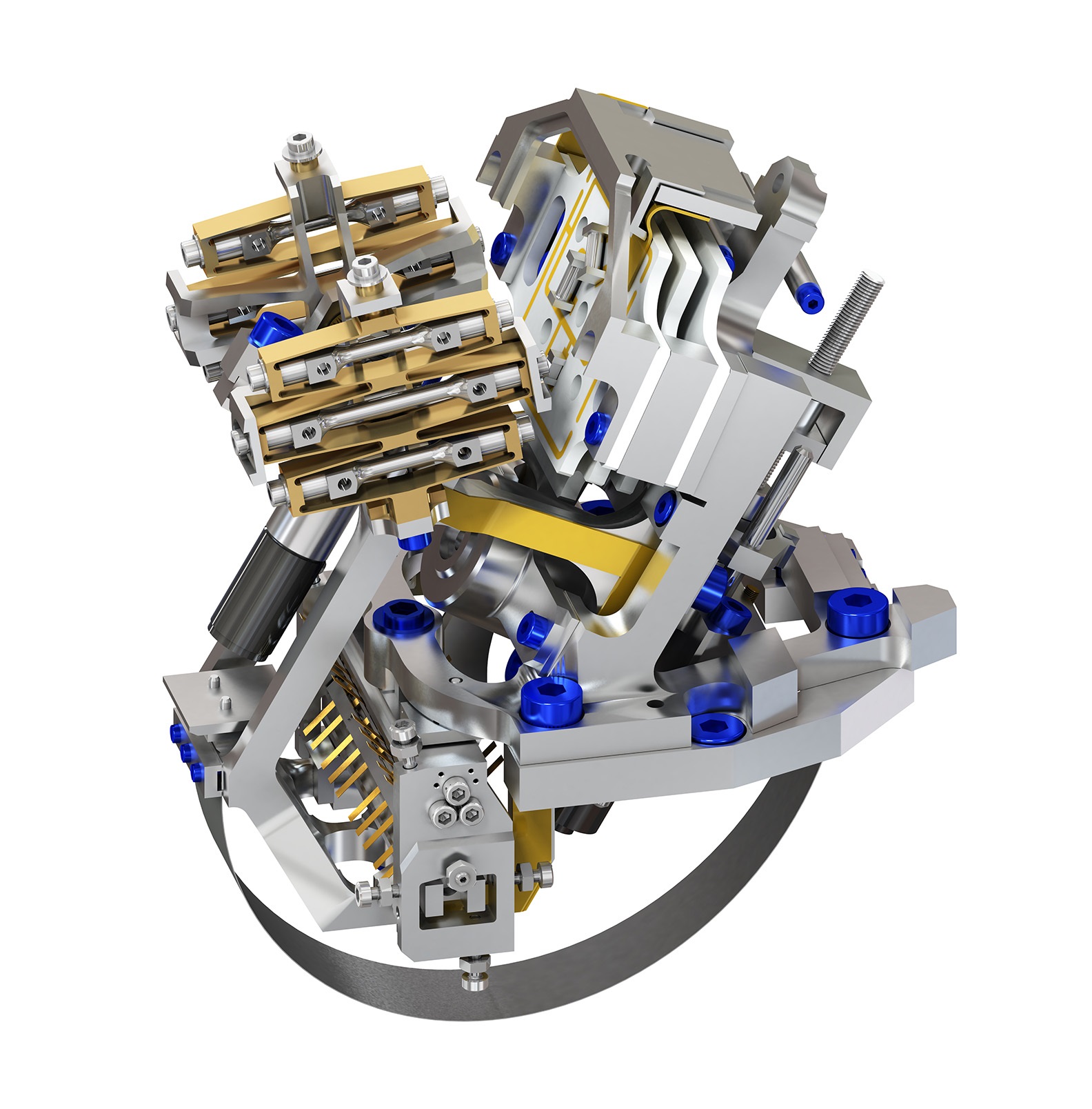

Modèle 3D d’un pendule VBB
Modèle 3D d’un pendule VBB © IPGP / D. Ducros

Les capteurs courte-pĂ©riode (ou SP : Short Period)

Les trois capteurs courte-période enregistrent l'accélération du sol le long de leurs axes de sensibilité. Le mouvement d'une masse mobile est détecté par un capteur à détection synchrone. Pour étendre la bande passante, la masse mobile est verrouillée sur zéro grâce à la boucle de contre-réaction, qui agit sur un actionneur magnétique de type bobine-aimant. La boucle de contre-réaction contrôle le courant injecté dans la bobine, elle-même plongée dans un champ constant.

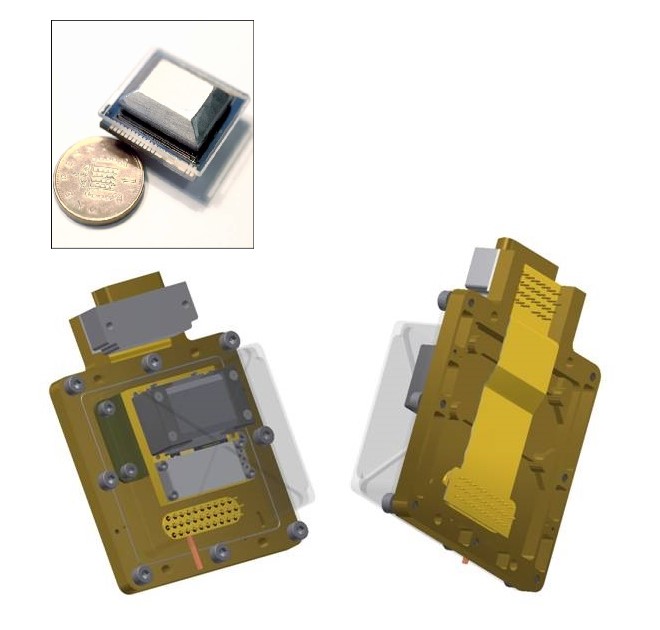

Photographie de l’un des 3 capteurs
En haut : photographie de l’un des 3 capteurs courte-période présents dans l’instrument SEIS. En bas : modèle 3D d’un capteur courte-période © Imperial College London

Le système de déploiement

La structure de dĂ©ploiement est composĂ©e d'un cadre portant trois pieds dĂ©ployables et la sphère. Le support de la sphère doit assurer une inclinaison de ±18° Ă  l'intĂ©rieur du lander. Deux approches sont envisagĂ©es pour le système de dĂ©ploiement : un système cardanic (composĂ© d'un anneau de cardan et de deux moteurs) et un système Ă  trois axes (vis-Ă©crous). Enfin, un système permet de faire descendre le sismomètre au sol.



Le logiciel de vol

C'est l'un des logiciels qui est exécuté sur l'ordinateur de bord du lander (CDMS). Il interagit avec le sismomètre et le lander afin de stocker les données dans la mémoire de masse et les communiquer à la terre.

Ses fonctions principales sont les suivantes :

  • assurer le bon Ă©tat de fonctionnement de l'instrument
  • enregistrer les donnĂ©es sismiques
  • rĂ©aliser les traitements (compression)
  • gĂ©rer les TĂ©lĂ©commandes (TC) reçues
  • renvoyer les donnĂ©es pertinentes par TĂ©lĂ©mesures (TM).

Le logiciel reçoit et interprète les commandes envoyées depuis le sol (TC). C'est lui qui déclenche le déploiement de l'instrument et permet toute la séquence d'installation (nivellement de la sphère, recentrage des sismomètres VBB) du sismomètre à la surface de Mars.

Une fois SEIS installé et prêt pour l'expérience de sismologie, le logiciel passe en mode opérationnel. Il a alors pour rôle la gestion de l'instrument et la récupération des données.

La gestion de l'instrument consiste Ă  passer d'un mode Ă  un autre pour ajuster le fonctionnement du sismomètre aux ressources disponibles (ex : mode "winter" lorsque la puissance Ă©lectrique disponible est faible, ou mode "campaign" pour maximiser le retour scientifique lorsque cela est possible).

Pour rĂ©cupĂ©rer les donnĂ©es, le logiciel effectue plusieurs tâches :

  • l'enregistrement et la compression des mesures pour minimiser l'espace mĂ©moire occupĂ©
  • le renvoi (en tĂ©lĂ©mesure) des mesures brutes (sans perte d'information) correspondant Ă  des pĂ©riodes choisies par les scientifiques

La complexité du logiciel de vol provient de l'automatisation de toutes les opérations sur le sismomètre, de la faible puissance électrique disponible et enfin du volume de données à stocker. En effet, la sismologie nécessite d'enregistrer des mesures en continu, du fait de l'impossibilité de prévoir à l'avance les séismes. Le volume de données ainsi enregistrées est donc bien supérieur aux capacités de transmissions entre Mars et la Terre.
