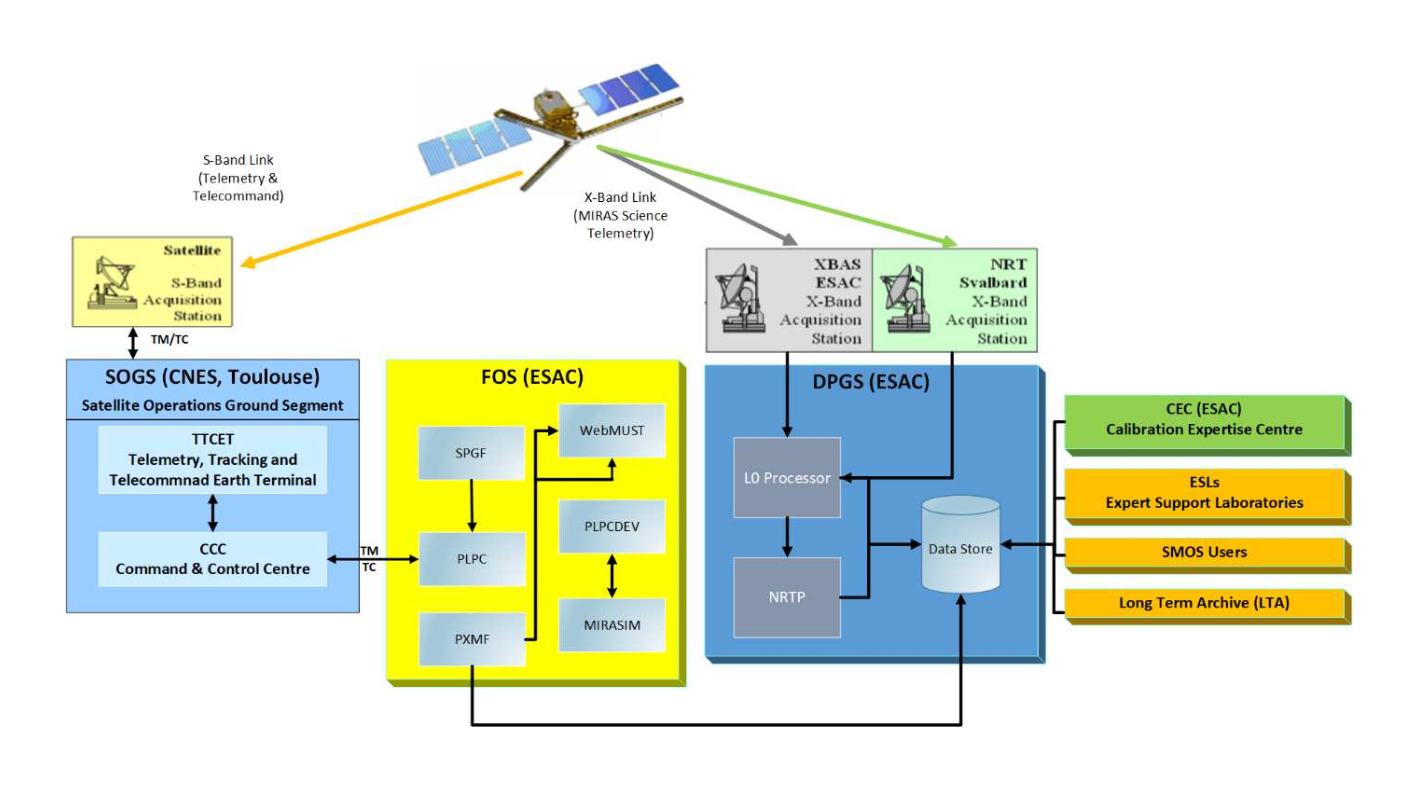

Segment Sol Générique Proteus PGGS

Le segment sol de contrôle et commande des satellites de la filière Proteus PGGS (Proteus Generic Ground Segment) a été développé à l'origine en concept mono-satellite pour Jason-1 puis transformé en produit multi-missions à l'usage des micro-satellites Myriade et des mini-satellites Proteus. Il est composé des principaux éléments suivants :

• un Centre de Contrôle Commande (CCC) nominal pouvant opérer plusieurs satellites à un instant donné,
• un CCC d'essais permettant de préparer les opérations du prochain satellite à lancer,
• les stations bande S dédiées aux mini-micro (TTCET) complétées, en fonction des besoins spécifiques des missions, d'autres stations bande S du réseau CNES ou fournies par des partenaires dans le cadre des coopérations,
• le Réseau de Transmission des Données (RTD) entre les différents sous-ensembles du segment sol et les périphériques mission (centre de mission, stations externes au réseau CNES, ...).

Le CCC comporte les logiciels assurant les fonctions de traitement temps réel (TM/TC) de guidage et de contrôle de l'orbite, les traitements en temps différé des données et leur archivage et enfin, les liaisons avec le centre de mission.

Afin d'optimiser l'exploitation du CCC, un certain nombre de services ont été implémentés parmi lesquels on peut citer : SYGALE (signalisation des anomalies par alarme), AGENDA (activation automatique de tâches en opérations) les consoles DRPPC de consultation et de visualisation de la TM directe ou enregistrée et un serveur d'accès WWW.

Banc de simulation satellite PRESTO

PRESTO : PRoteus Engineering Simulator for Tests and Operations. C'est le simulateur satellite temps réel de la filière Proteus qui est utilisé pour :

• la validation des procédures opérationnelles du segment sol lors des essais système
• l’entrainement des opérateurs du centre de contrôle et de commande des satellites Proteus
• l’expertise des problèmes rencontrés en orbite.

Il s'agit d'un ensemble logiciel fonctionnant sur PC Linux et comprenant :

• un ensemble de modèles représentatifs des équipements de la plate-forme et, notamment, du calculateur de bord (DHU) intégrant le vrai logiciel de vol de la mission,
• un noyau de simulation appelé PRESTOK qui assure l'enchainement des tâches et la vitesse de déroulement des tests en temps réel ou en temps accéléré,
• Une base de nommage permettant l'échange des données entre les modèles,
• Une interface de contrôle et de commande au travers des fonctions de TM/TC.

Ce simulateur est adapté à chacune des missions Proteus par modification logicielle du module charge utile et, le cas échéant, par une mise à jour des modules équipements plate-forme si cette dernière évolue.
