Satellite et segment sol

Satellite

Les satellites de la gamme HY-2, d'une masse de 1500 kg emportent une charge utile pour la mission altimĂ©trique composĂ©e des Ă©lĂ©ments suivants :

  • Un altimĂštre radar nadir Ă  double frĂ©quence Ku/C, le Radar Altimeter (RA) (Chine)
  • Un radiomĂštre nadir Ă  triple frĂ©quence (Chine)
  • Un rĂ©tro rĂ©flecteur laser (Chine)
  • Un instrument DORIS dĂ©veloppĂ© par le CNES (France)
  • Un instrument GPS de haute prĂ©cision Ă  double frĂ©quence (Chine)

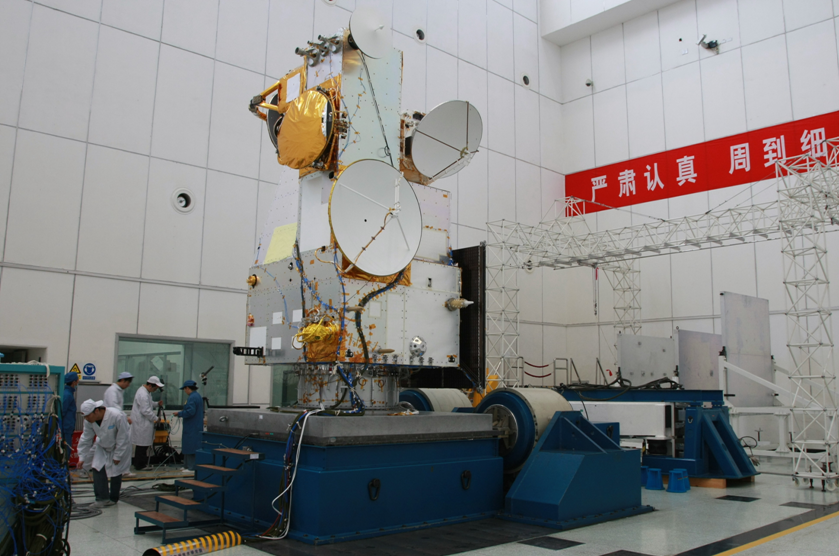

Satellite HY-2A en essais mécaniques
Satellite HY-2A en essais mécaniques © NSOAS
Agrandir l'image

Outre la charge utile altimĂ©trique, deux instruments viennent complĂ©ter la panoplie des mesures disponibles :

  • Un radiomĂštre Ă  balayage en 5 frĂ©quences dĂ©diĂ© Ă  la mesure de la tempĂ©rature de surface, le Microwave Radiometer Imager (MWRI) (Chine)
  • Un diffusiomĂštre Ă  balayage en bande Ku dĂ©diĂ© Ă  la mesure des vents de surface, le Ku-band Rotational Fan-beam Scatterometer (KU-RFSCAT, abrĂ©gĂ© gĂ©nĂ©ralement en SCAT) (Chine)

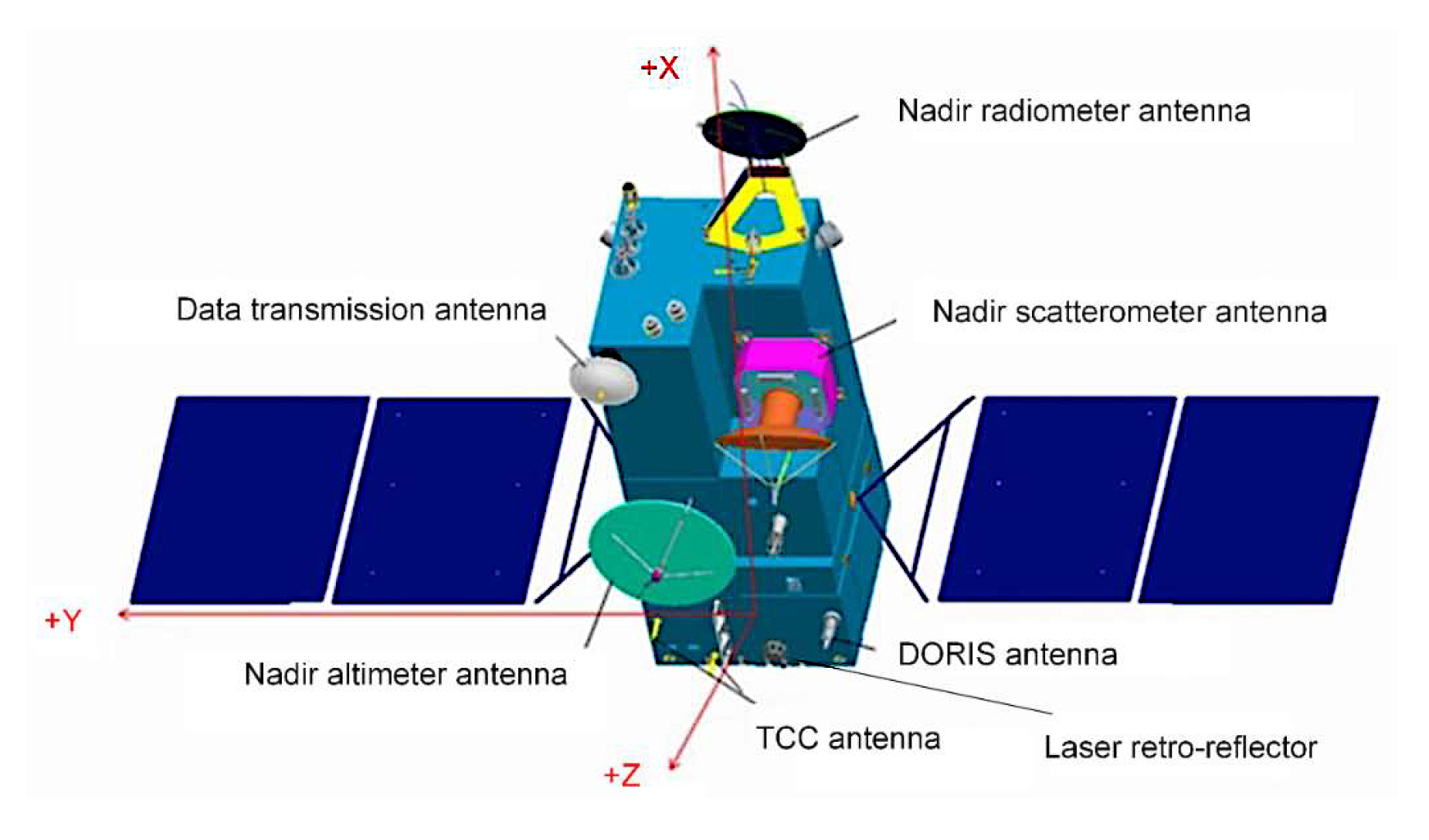

SchĂ©ma 3D de l’un des satellites HY-2B/C/D avec la localisation des diffĂ©rents instruments embarquĂ©s
SchĂ©ma 3D de l’un des satellites HY-2B/C/D avec la localisation des diffĂ©rents instruments embarquĂ©s © Xin Jin et al., Comprehensive Analysis of HY-2B/2C/2D Satellite-Borne GPS Data Quality and Reduced-Dynamic Precise Orbit Determination, Aerospace (2025)
Agrandir l'image

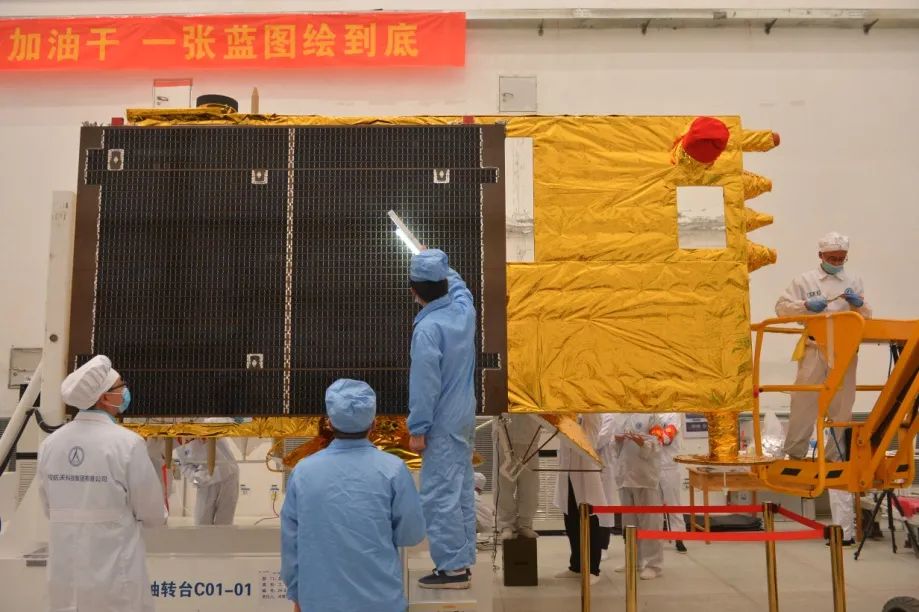

Le satellite HY-2C en cours de préparation
Le satellite HY-2C en cours de préparation © CAST
Agrandir l'image

Segment sol

Le CNES a la responsabilité de la fourniture de l'orbite précise. Pour cela, le segment sol SSALTO récupÚre la télémesure DORIS (collectée par le réseau de stations sol de la NSOAS), les données GPS prétraitées (RINEX) fournies par la NSOAS et les mesures laser fournies par le réseau ILRS. Ces données sont traitées pour générer 2 types d'éphémérides (orbite de précision 10 cm en 24 heures et orbite de précision 5 cm en 30 jours) qui sont ensuite livrées à la NSOAS. Ces éphémérides servent à l'élaboration des produits altimétriques.

Les produits altimétriques élaborés par le partenaire Chinois (niveau 2), sont, aprÚs calibration, assimilés par le composant SSALTO/DUACS afin d'enrichir les produits à valeur ajoutée multimission (niveaux 3 & 4).

CLS, opérateur du segment sol multimission SSALTO pour le CNES, réalise les opérations sol HY-2A en phase de routine.
